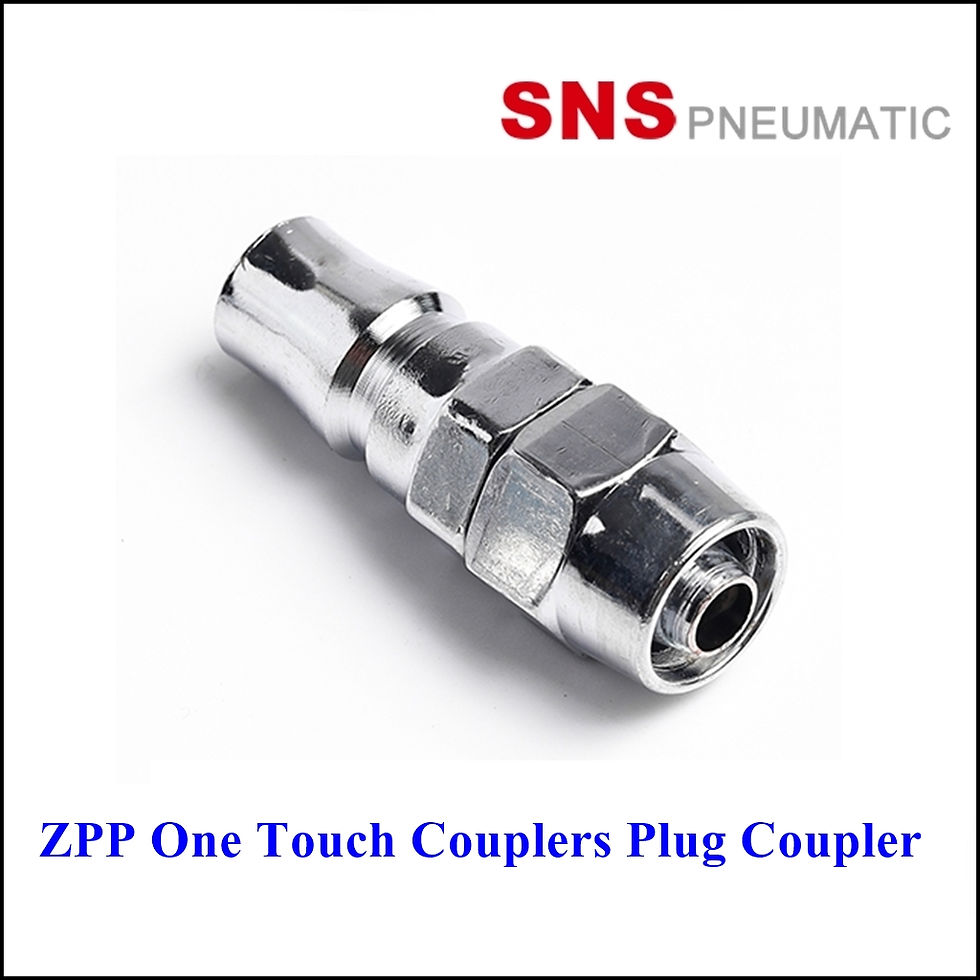

คอปเปอร์ด้านปลั๊กแบบขันอัด รุ่น ZPP ของ SNS เป็นข้อต่อลมแบบ Quick Connect ชนิด "ปลั๊ก" (Plug) ที่ผลิตจากวัสดุทองเหลือง (Brass) และมีกลไกการขันอัดที่ปลายอีกด้านสำหรับยึดท่อ PU (Polyurethane) โดยตรง ออกแบบมาเพื่อการเชื่อมต่อที่รวดเร็วและแน่นหนาในระบบนิวแมติก
จากภาพและข้อมูลจำเพาะที่ให้มา สามารถอธิบายได้ดังนี้:
คุณสมบัติทั่วไป:
ชนิดของของไหลที่ใช้งาน: อากาศอัด (Compressed Air) หากเป็นของเหลวต้องติดต่อฝ่ายสนับสนุนทางเทคนิค
แรงดันพิสูจน์ (Proof Pressure): 1.32 MPa (1.35 kgf/cm²)
แรงดันใช้งาน (Working Pressure): 0-0.9 MPa (0-9.2 kgf/cm²)
อุณหภูมิแวดล้อม: -5 ถึง 60 องศาเซลเซียส
ท่อที่ใช้ร่วมกันได้: ท่อ PU (PU Tube)
วัสดุ: ทองเหลือง (Brass)
ลักษณะและรุ่น:
คอปเปอร์รุ่น ZPP มีลักษณะเป็นปลั๊กเสียบ (Male plug) ที่ด้านหนึ่งสำหรับเชื่อมต่อกับ Socket แบบ Quick Connect และอีกด้านหนึ่งเป็นกลไกการขันอัด (compress fitting) สำหรับยึดท่อ PU โดยตรง การออกแบบนี้ช่วยให้สามารถเชื่อมต่อท่อลมเข้ากับระบบ Quick Connect ได้อย่างรวดเร็วและแน่นหนา
ข้อมูลขนาดของแต่ละรุ่นเป็นดังตาราง:
Model
Inner Diameter
ΦB
C
L
ZPP-10
6
12.9
14
41
ZPP-20
8
12.9
14
41
ZPP-30
10
12.9
15
43
ZPP-40
12
12.9
19
46.5
