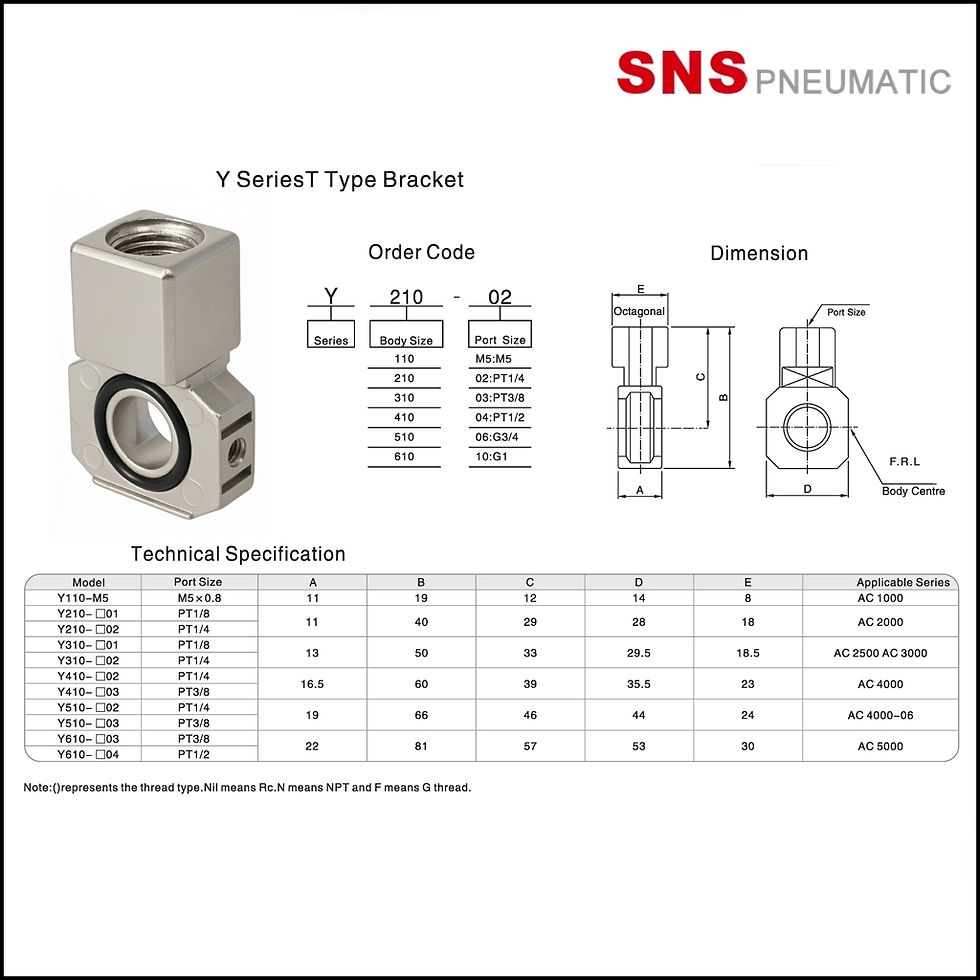

Y Series T Type Bracket

Y-T Series T Type Bracket เป็นอุปกรณ์เสริมสำหรับยึดติดตั้งอุปกรณ์ในระบบนิวเมติกส์ (Pneumatic System) โดยเฉพาะอย่างยิ่ง ชุดกรองลมปรับแรงดันและจ่ายน้ำมัน (F.R.L. Combination) หรืออุปกรณ์ปรับปรุงคุณภาพลม (Air Preparation Units) ของ SNS Pneumatic
ตัวยึดนี้มีลักษณะเป็นรูปตัว "T" ซึ่งออกแบบมาเพื่อใช้เป็นตัวเชื่อมและยึดอุปกรณ์เข้ากับระบบท่อหรือโครงสร้างต่าง ๆ ได้อย่างมั่นคง โดยยึดเข้ากับส่วนกลาง (Body Centre) ของชุด F.R.L. หรืออุปกรณ์ปรับปรุงคุณภาพลม

คุณสมบัติหลักและการใช้งาน

ฟังก์ชันการเชื่อมต่อ: ทำหน้าที่เชื่อมต่ออุปกรณ์ปรับปรุงคุณภาพลมที่มีพอร์ต (Port Size) ต่างกัน เพื่อรองรับขนาดท่อลมที่หลากหลาย
ความแข็งแรงทนทาน: ตัวยึดทำจากโลหะ (มักจะเป็นอะลูมิเนียมหรือเหล็ก) เพื่อความแข็งแรงในการรับน้ำหนักและแรงสั่นสะเทือนของอุปกรณ์
การอ้างอิงรุ่น: รุ่นต่าง ๆ ในตารางจะระบุขนาดพอร์ตเชื่อมต่อ (Port Size) และมีขนาดมิติ (Dimension) ที่แตกต่างกัน เพื่อให้เข้ากันได้กับชุด F.R.L. ในซีรีส์ต่าง ๆ (เช่น AC 1000, AC 4000, AC 5000)

วิธีการระบุรหัสสั่งซื้อ (Order Code)

รหัสสั่งซื้อประกอบด้วย 3 ส่วนหลัก คือ Series - Body Size - Port Size
ส่วนที่
ชื่อ
รหัสตัวอย่าง
ความหมาย
1
Series (ซีรีส์)
Y
กำหนดประเภทของ Bracket (ตัวยึด)
2
Body Size (ขนาดตัวยึด)
210
รหัสอ้างอิงขนาดมิติของตัวยึด
3
Port Size (ขนาดพอร์ต)
02
รหัสอ้างอิงขนาดเกลียวและขนาดพอร์ตของอุปกรณ์ที่นำมายึด
ส่งออกไปยังชีต

ตารางข้อมูลจำเพาะทางเทคนิคและมิติ (Technical Specification & Dimension)

ตารางด้านล่างแสดงข้อมูลมิติทางเทคนิค (หน่วยเป็นมิลลิเมตร) และรุ่นอุปกรณ์ที่สามารถใช้งานร่วมกันได้:
Model
Port Size
A
B
C
D
E (Octagonal)
Applicable Series
Y210-M5
M5 x 0.8
11
19
12
14
8
AC 1000
Y210- 02
PT1/4
11
40
29
28
18
AC 2000
Y310- 01
PT1/8
13
50
33
29.5
18.5
AC 2500 AC 3000
Y310- 02
PT1/4






Y410- 03
PT3/8
16.5
60
39
35.5
23
AC 4000
Y410- 04
PT1/2






Y510- 02
PT1/4
19
66
46
44
24
AC 4000-06
Y510- 03
PT3/8






Y610- 03
PT3/8
22
81
57
53
30
AC 5000
Y610- 04
PT1/2







หมายเหตุ:
PT ย่อมาจาก PT thread ซึ่งเป็นเกลียวมาตรฐานในเอเชีย (เทียบเท่ากับ BSP หรือ Rc thread)
NiL หมายถึง Rc thread
N หมายถึง NPT thread
F หมายถึง G thread
