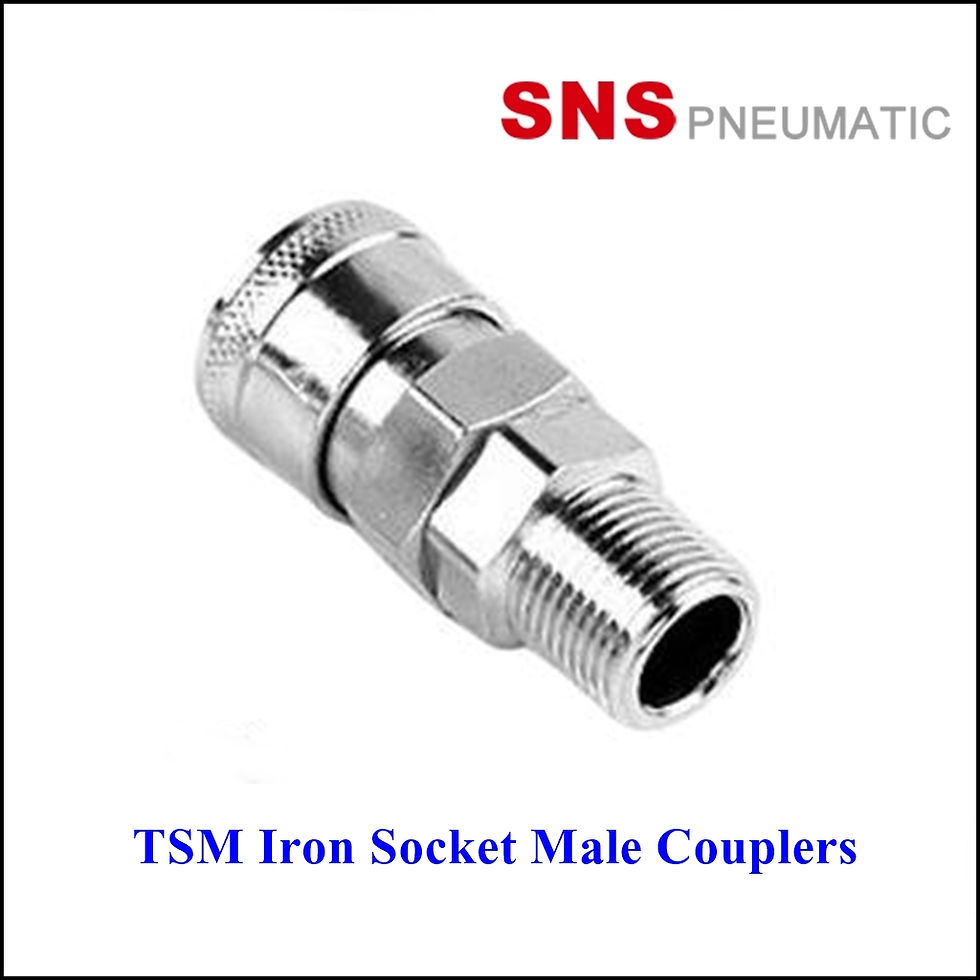

คอปเปอร์ด้าน Socket แบบเกลียวนอก รุ่น TSM ของ SNS เป็นข้อต่อลมแบบ Quick Connect ชนิด "ซ็อกเก็ต" (Socket) ที่ผลิตจากวัสดุเหล็ก (Iron) และมีปลายอีกด้านเป็นเกลียวนอก (Male thread) สำหรับเชื่อมต่อกับอุปกรณ์หรือท่อที่มีเกลียวในโดยตรง ออกแบบมาเพื่อการเชื่อมต่อที่รวดเร็วและแน่นหนาในระบบนิวแมติก
จากภาพและข้อมูลจำเพาะที่ให้มา สามารถอธิบายได้ดังนี้:
คุณสมบัติทั่วไป:
ชนิดของของไหลที่ใช้งาน: อากาศอัด (Compressed Air) หากเป็นของเหลวต้องติดต่อฝ่ายสนับสนุนทางเทคนิค
แรงดันพิสูจน์ (Proof Pressure): 1.32 MPa (1.35 kgf/cm²)
แรงดันใช้งาน (Working Pressure): 0-0.9 MPa (0-9.2 kgf/cm²)
อุณหภูมิแวดล้อม: -5 ถึง 60 องศาเซลเซียส
ท่อที่ใช้ร่วมกันได้: ท่อ PU (PU Tube) - (ส่วนปลาย Socket จะรับ Plug ที่อาจจะต่อกับท่อ PU)
วัสดุ: เหล็ก (Iron)
ลักษณะและรุ่น: คอปเปอร์รุ่น TSM มีลักษณะเป็นซ็อกเก็ต (Socket) ที่มีช่องสำหรับเสียบปลั๊ก (Plug) แบบ Quick Connect ที่ด้านหนึ่ง และอีกด้านหนึ่งเป็นเกลียวนอก (Male thread) ที่สามารถขันเข้ากับอุปกรณ์หรือข้อต่ออื่นๆ ที่มีเกลียวในได้ การออกแบบนี้ให้ความยืดหยุ่นในการเชื่อมต่อระบบ Quick Connect เข้ากับส่วนประกอบที่มีเกลียวมาตรฐาน
ข้อมูลขนาดของแต่ละรุ่นเป็นดังตาราง:
  Model
  A
BS
 D
HS
LS
T
TSM-10
  8.5
6
24
19H
43.5
PT1/8
TSM-20
  8.5
6
24
19H
44.5
PT1/4
TSM-30
13.5
8
24
19H
49
PT3/8
TSM-40
  13
11.5
24
21H
48
PT1/2
TSM-60
  17
16
37
30H
66
G3/4
