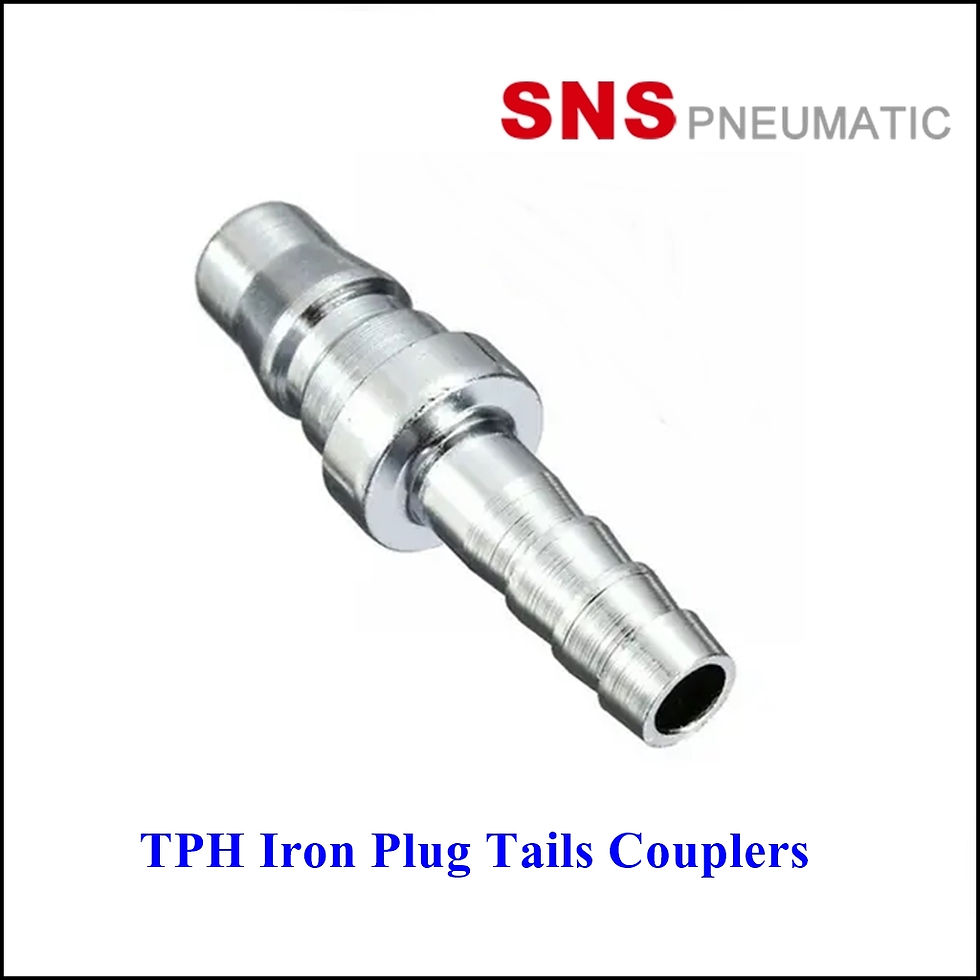

คอปเปอร์ด้าน Plug แบบหางปลาไหล รุ่น TPH ของ SNS เป็นข้อต่อลมแบบ Quick Connect ชนิด "ปลั๊ก" (Plug) ที่ผลิตจากวัสดุเหล็ก (Iron) และมีปลายอีกด้านเป็นหางปลาไหล (Hose barb) สำหรับเชื่อมต่อกับสายยางหรือท่อยางโดยตรง ออกแบบมาเพื่อการเชื่อมต่อที่รวดเร็วและแน่นหนาในระบบนิวแมติก
จากภาพและข้อมูลจำเพาะที่ให้มา สามารถอธิบายได้ดังนี้:
คุณสมบัติทั่วไป:
ชนิดของของไหลที่ใช้งาน: อากาศอัด (Compressed Air) หากเป็นของเหลวต้องติดต่อฝ่ายสนับสนุนทางเทคนิค
แรงดันพิสูจน์ (Proof Pressure): 1.32 MPa (1.35 kgf/cm²)
แรงดันใช้งาน (Working Pressure): 0-0.9 MPa (0-9.2 kgf/cm²)
อุณหภูมิแวดล้อม: -5 ถึง 60 องศาเซลเซียส
ท่อที่ใช้ร่วมกันได้: ท่อ PU (PU Tube) - (ส่วนปลาย Plug เสียบเข้ากับ Socket) สำหรับส่วนหางปลาไหลใช้กับสายยาง/ท่อยาง
วัสดุ: เหล็ก (Iron)
ลักษณะและรุ่น:
คอปเปอร์รุ่น TPH มีลักษณะเป็นปลั๊กเสียบ (Male plug) ที่ด้านหนึ่งสำหรับเชื่อมต่อกับ Socket แบบ Quick Connect และอีกด้านหนึ่งเป็นหางปลาไหล (Hose barb) ที่มีร่องเป็นชั้นๆ เพื่อให้สามารถสอดเข้าไปในสายยางหรือท่อยางได้แน่นหนา การออกแบบนี้ช่วยให้สามารถเชื่อมต่อระบบอากาศอัดแบบ Quick Connect เข้ากับสายยางทั่วไปได้อย่างสะดวก
ข้อมูลขนาดของแต่ละรุ่นเป็นดังตาราง:
Model
   A
   B
 D
Inner Diameter
TPH-10
47.6
22.5
4.9
7
TPH-20
50
25.3
4.9
9
TPH-30
50.5
25.25
   7
11
TPH-40
52.7
25.6
   7
13.5
TPH-60
70
40
12.5
20
