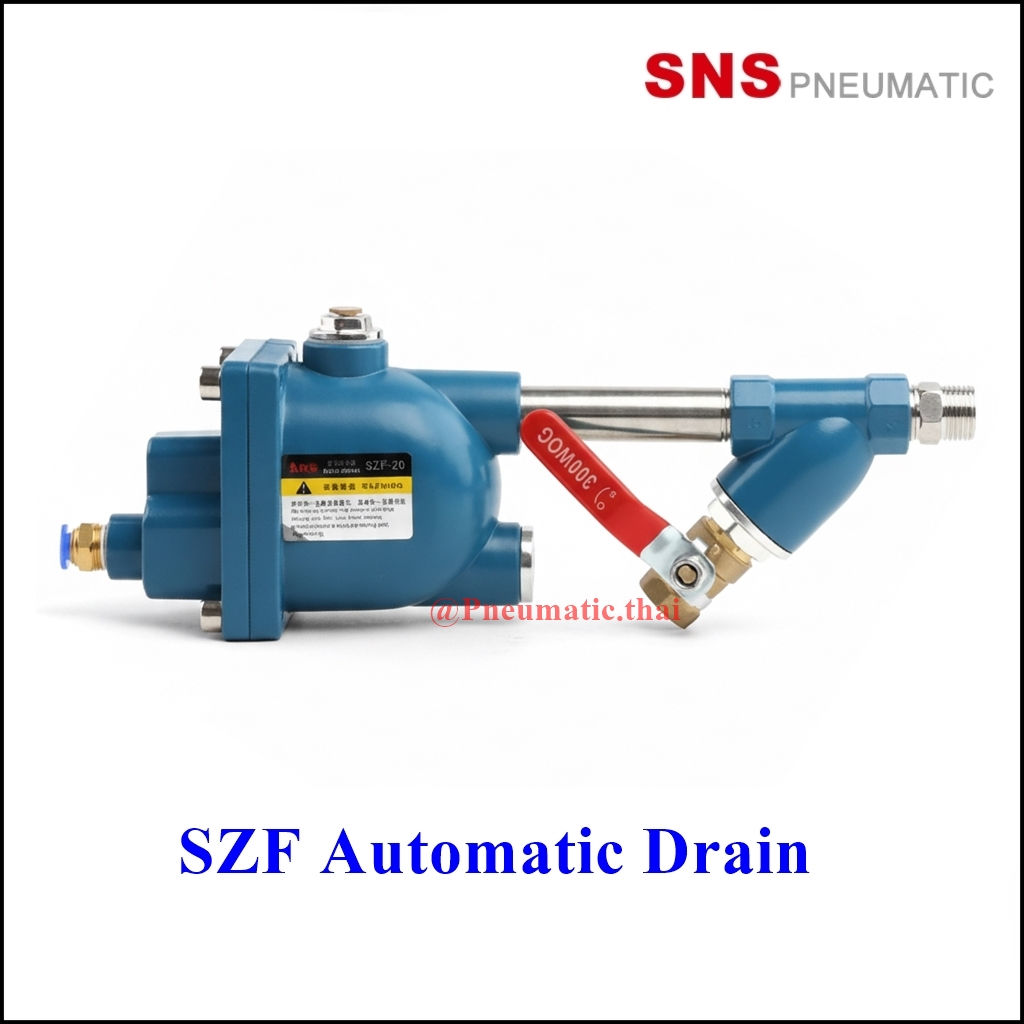

SZF Series Automatic Drain (ตัวระบายน้ำอัตโนมัติแบบกลไก)
SZF Series Automatic Drain เป็นอุปกรณ์ที่ทำหน้าที่ระบายน้ำหรือของเหลวที่ควบแน่น (Condensate) ออกจากระบบลมอัดโดยอัตโนมัติ ตัวระบายน้ำรุ่นนี้มีการออกแบบมาเพื่อแยกน้ำออกจากลมอัด และมีทั้งช่องระบายน้ำอัตโนมัติและแบบมือหมุน (Manual Clear/Manual Drain Outlet) เพื่อการบำรุงรักษา
อุปกรณ์นี้มีความโดดเด่นในการออกแบบเป็น Inline Separator หรือตัวแยกน้ำแบบติดตั้งในแนวท่อ ซึ่งจะช่วยเพิ่มประสิทธิภาพในการกำจัดความชื้นก่อนที่ลมจะเข้าสู่ตัวกรองหรืออุปกรณ์นิวเมติกส์ที่ละเอียดอ่อน
คุณสมบัติทางเทคนิค
คาลิเบอร์ขาเข้า (Import Caliber): DN1/2
แรงดันใช้งาน (Working Pressure): 1.6MPa
อุณหภูมิสูงสุด (Maximum cooling temperature): 80°C
การเชื่อมต่อ (Connection thread): PT Threads
อัตราการระบายสูงสุด (Maximum displacement): 680 kg/h
ทิศทางการติดตั้ง (Pipeline direction): สามารถติดตั้งได้ทั้งแนวราบ (Horizontal) หรือแนวตั้ง (Vertical)
หลักการทำงาน (Characteristic function): ตัวแยกน้ำแบบหมุนเหวี่ยง (Centrifugal water blocking)
รหัสสั่งซื้อและตัวเลือก (Order Code)
รหัสสั่งซื้อประกอบด้วย Series - Valve body size - Parts
| ส่วนที่ | รหัสตัวอย่าง | ความหมาย |
| Series | SZF | รุ่น Automatic Drain |
| Valve body size | 20 | ขนาดตัววาล์ว |
| Parts | Nil | มาพร้อมอุปกรณ์เสริม (With accessories) |
| D | ไม่มีอุปกรณ์เสริม (Without accessories) | |
| F | ช่องระบายน้ำแบบมือหมุน (Manual Clear) |
ส่งออกไปยังชีต
ตารางข้อมูลจำเพาะทางเทคนิคและมิติของ SZF Series
| Model | Port Size | Working Pressure (MPa) | Max. Displacement (kg/h) | Product Size |
| SZF-20 | DN1/2 | 1.6 | 680 | 152X82X102 |
| SZF-20D | DN1/2 | 1.6 | 680 | 152X82X102 |
| SZF-20F | DN1/2 | 1.6 | 680 | 152X82X102 |
ส่งออกไปยังชีต
ตารางข้อมูลมิติโดยละเอียด (Dimension Details)
| Model | A (ความกว้างฐาน) | B (ความสูงรวม) | C (ระยะรวมของตัววาล์ว) |
| SZF-20D | 81.5 | 113.5 | 147.5 |
| SZF-20 | 81.5 | 133 (ถึงปลายท่อระบายมือหมุน) | 276 (รวมท่อระบายมือหมุน) |
