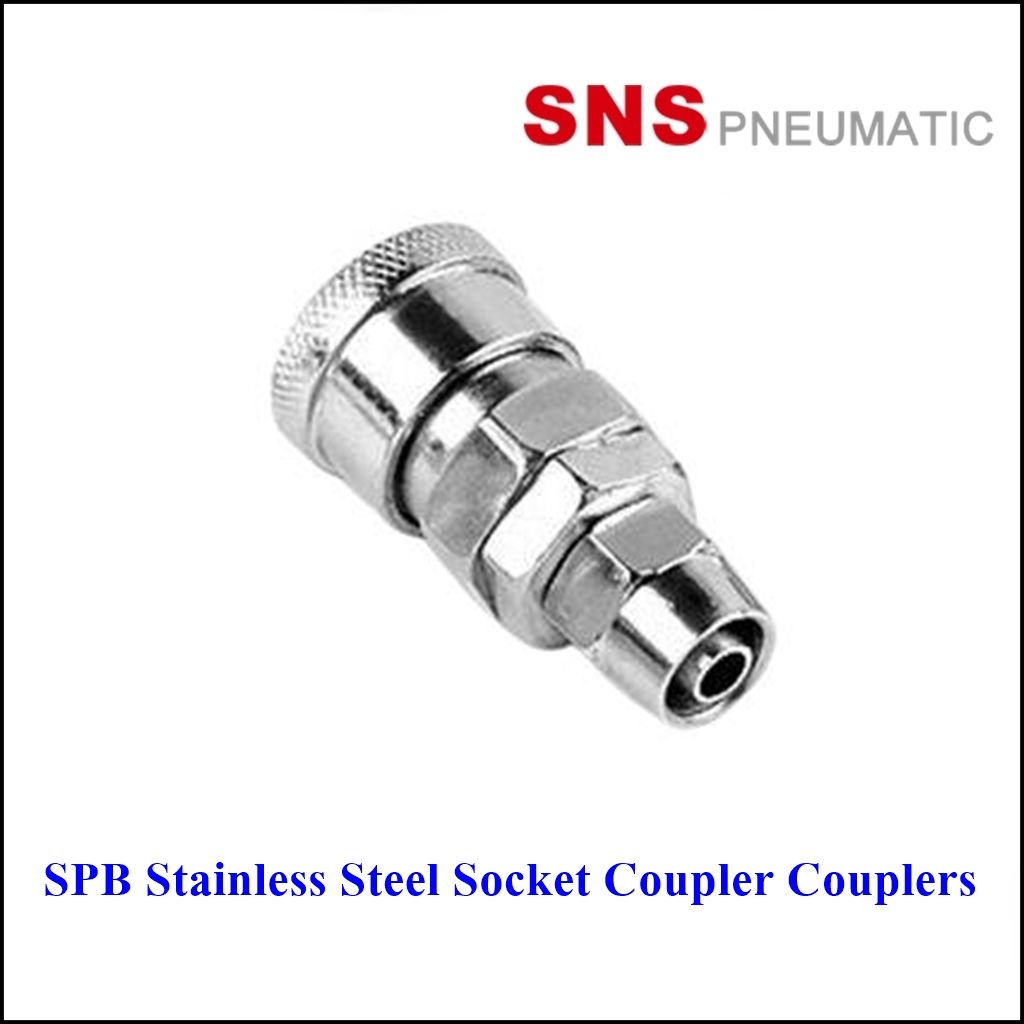

คอปเปอร์สแตนเลสด้าน ซ็อกเก็ตแบบขันอัด รุ่น SPB ของ SNS เป็นข้อต่อลมแบบ Quick Connect ชนิด "ซ็อกเก็ต" (Socket) ที่ผลิตจากสแตนเลสสตีล ใช้สำหรับเชื่อมต่อกับ "ปลั๊ก" (Plug) ประเภทต่างๆ ในระบบนิวแมติก มีกลไกการขันอัดที่ปลายอีกด้านสำหรับยึดท่อ PU (Polyurethane) โดยตรง ออกแบบมาเพื่อความทนทานต่อการกัดกร่อนและแรงดันสูง
จากภาพและข้อมูลจำเพาะที่ให้มา สามารถอธิบายได้ดังนี้:
คุณสมบัติทั่วไป:
ชนิดของของไหลที่ใช้งาน: อากาศอัด (Compressed Air) หากเป็นของเหลวต้องติดต่อฝ่ายสนับสนุนทางเทคนิค
แรงดันพิสูจน์ (Proof Pressure): 1.32 MPa (1.35 kgf/cm²)
แรงดันใช้งาน (Working Pressure): 0-0.9 MPa (0-9.2 kgf/cm²)
อุณหภูมิแวดล้อม: -5 ถึง 60 องศาเซลเซียส
ท่อที่ใช้ร่วมกันได้: ท่อ PU (PU Tube)
วัสดุ: สแตนเลสสตีล (Stainless Steel)
ลักษณะและรุ่น:
คอปเปอร์รุ่น SPB เป็นซ็อกเก็ต (Socket) ที่มีช่องสำหรับเสียบปลั๊ก (Plug) แบบ Quick Connect ที่ด้านหนึ่ง และอีกด้านหนึ่งเป็นกลไกการขันอัด (compress fitting) สำหรับยึดท่อ PU โดยตรง การออกแบบนี้ช่วยให้สามารถเชื่อมต่อท่อลมเข้ากับระบบ Quick Connect ได้อย่างรวดเร็วและแน่นหนา ทำจากสแตนเลสสตีลทั้งหมด ทำให้เหมาะกับการใช้งานในสภาพแวดล้อมที่ต้องการความทนทานเป็นพิเศษ เช่น สภาพแวดล้อมที่มีความชื้น สารเคมี หรืออุณหภูมิที่แตกต่างกัน
ข้อมูลขนาดของแต่ละรุ่นเป็นดังตาราง:
Model
ΦD
H
ΦB
A
L
C
SPB-10
6
14
26
14
58
22
SPB-20
8
14
26
14
58.5
22
SPB-30
10
15
26
15
60.5
22
SPB-40
12
19
26
19
62.5
22
