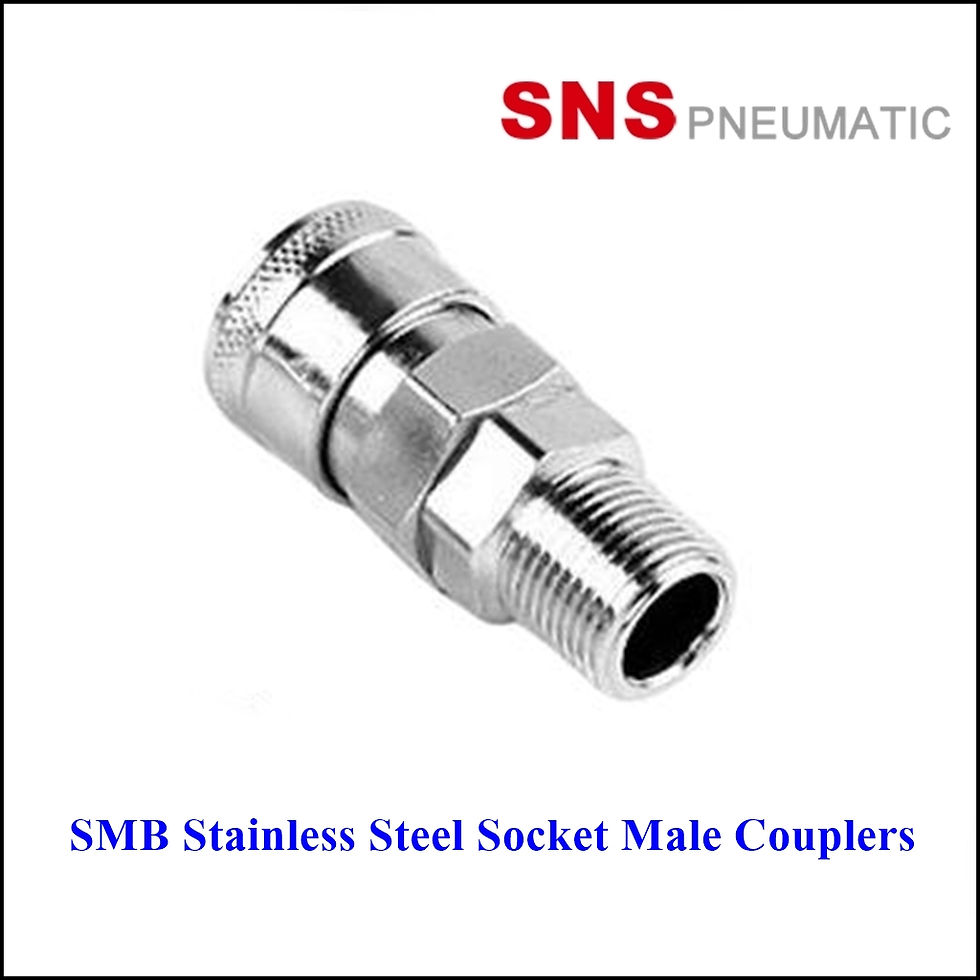

คอปเปอร์สแตนเลสด้าน ซ็อกเก็ตแบบเกลียวนอก รุ่น SMB ของ SNS เป็นข้อต่อลมแบบ Quick Connect ชนิด "ซ็อกเก็ต" (Socket) ที่ผลิตจากสแตนเลสสตีล ใช้สำหรับเชื่อมต่อกับ "ปลั๊ก" (Plug) ประเภทต่างๆ ในระบบนิวแมติก และมีปลายอีกด้านเป็นเกลียวนอก (Male thread) สำหรับเชื่อมต่อกับอุปกรณ์หรือท่อที่มีเกลียวในโดยตรง ออกแบบมาเพื่อความทนทานต่อการกัดกร่อนและแรงดันสูง
จากภาพและข้อมูลจำเพาะที่ให้มา สามารถอธิบายได้ดังนี้:
คุณสมบัติทั่วไป:
ชนิดของของไหลที่ใช้งาน: อากาศอัด (Compressed Air) หากเป็นของเหลวต้องติดต่อฝ่ายสนับสนุนทางเทคนิค
แรงดันพิสูจน์ (Proof Pressure): 1.32 MPa (1.35 kgf/cm²)
แรงดันใช้งาน (Working Pressure): 0-0.9 MPa (0-9.2 kgf/cm²)
อุณหภูมิแวดล้อม: -5 ถึง 60 องศาเซลเซียส
ท่อที่ใช้ร่วมกันได้: ท่อ PU (PU Tube) - (ส่วนปลาย Socket จะรับ Plug ที่อาจจะต่อกับท่อ PU)
วัสดุ: สแตนเลสสตีล (Stainless Steel)
ลักษณะและรุ่น:
คอปเปอร์รุ่น SMB เป็นซ็อกเก็ต (Socket) ที่มีช่องสำหรับเสียบปลั๊ก (Plug) แบบ Quick Connect ที่ด้านหนึ่ง และอีกด้านหนึ่งเป็นเกลียวนอก (Male thread) ที่สามารถขันเข้ากับอุปกรณ์หรือข้อต่ออื่นๆ ที่มีเกลียวในได้ การออกแบบนี้ให้ความยืดหยุ่นในการเชื่อมต่อระบบ Quick Connect เข้ากับส่วนประกอบที่มีเกลียวมาตรฐาน ทำจากสแตนเลสสตีลทั้งหมด มั่นใจได้ถึงความทนทานในสภาพแวดล้อมที่รุนแรงและต้องการความสะอาดสูง
ข้อมูลขนาดของแต่ละรุ่นเป็นดังตาราง:
Model
R
A
ΦB
C
L
H
SMB-10
PT1/8
9
26
22
53
19
SMB-20
PT1/4
11
26
22
55
19
SMB-30
PT3/8
14
26
22
58
19
SMB-40
PT1/2
14
26
22
57
21
