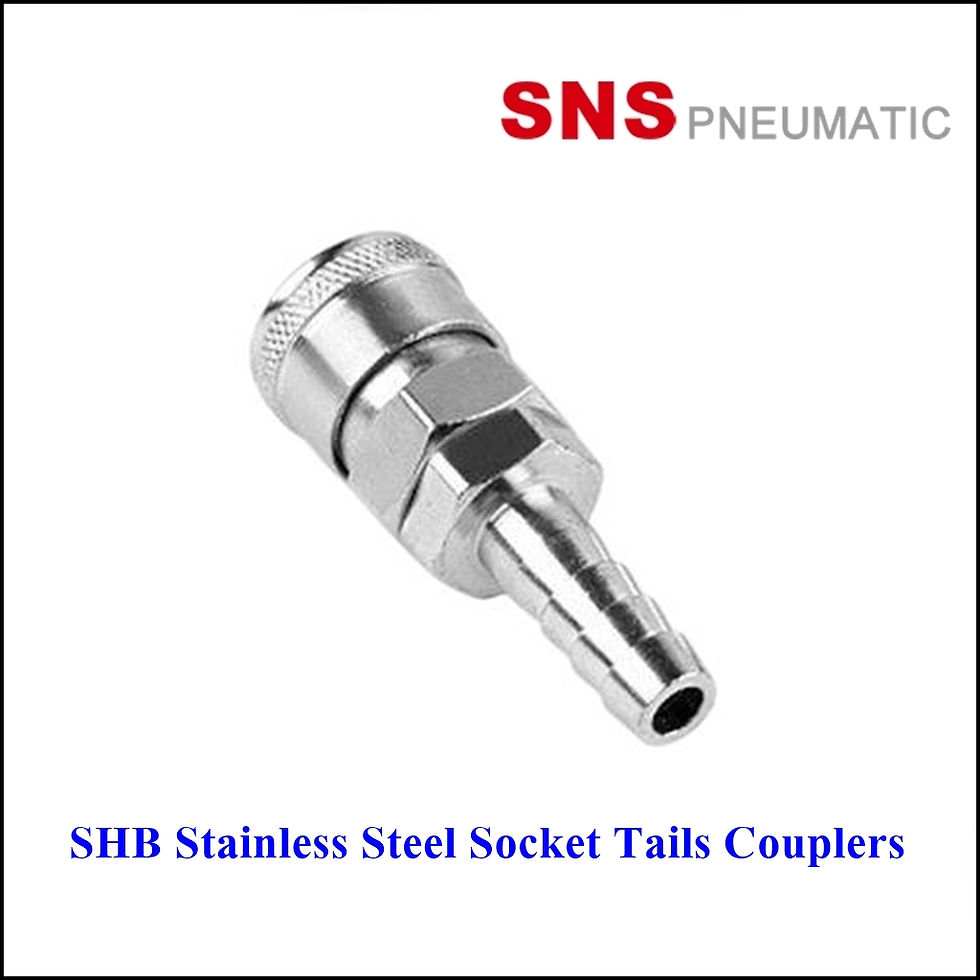

คอปเปอร์สแตนเลสด้าน ซ็อกเก็ตแบบหางปลาไหล รุ่น SHB ของ SNS เป็นข้อต่อลมแบบ Quick Connect ชนิด "ซ็อกเก็ต" (Socket) ที่ผลิตจากสแตนเลสสตีล ใช้สำหรับเชื่อมต่อกับ "ปลั๊ก" (Plug) ประเภทต่างๆ ในระบบนิวแมติก และมีปลายอีกด้านเป็นหางปลาไหล (Hose barb) สำหรับเชื่อมต่อกับสายยางหรือท่อยางโดยตรง ออกแบบมาเพื่อความทนทานต่อการกัดกร่อนและแรงดันสูง
จากภาพและข้อมูลจำเพาะที่ให้มา สามารถอธิบายได้ดังนี้:
คุณสมบัติทั่วไป:
ชนิดของของไหลที่ใช้งาน: อากาศอัด (Compressed Air) หากเป็นของเหลวต้องติดต่อฝ่ายสนับสนุนทางเทคนิค
แรงดันพิสูจน์ (Proof Pressure): 1.32 MPa (1.35 kgf/cm²)
แรงดันใช้งาน (Working Pressure): 0-0.9 MPa (0-9.2 kgf/cm²)
อุณหภูมิแวดล้อม: -5 ถึง 60 องศาเซลเซียส
ท่อที่ใช้ร่วมกันได้: ท่อ PU (PU Tube) - (ส่วนปลาย Socket จะรับ Plug ที่อาจจะต่อกับท่อ PU) สำหรับส่วนหางปลาไหลใช้กับสายยาง/ท่อยาง
วัสดุ: สแตนเลสสตีล (Stainless Steel)
ลักษณะและรุ่น:
คอปเปอร์รุ่น SHB เป็นซ็อกเก็ต (Socket) ที่มีช่องสำหรับเสียบปลั๊ก (Plug) แบบ Quick Connect ที่ด้านหนึ่ง และอีกด้านหนึ่งเป็นหางปลาไหล (Hose barb) ที่มีร่องเป็นชั้นๆ เพื่อให้สามารถสอดเข้าไปในสายยางหรือท่อยางได้แน่นหนา การออกแบบนี้ช่วยให้สามารถเชื่อมต่อระบบ Quick Connect เข้ากับสายยางทั่วไปได้อย่างสะดวกและรวดเร็ว ทำจากสแตนเลสสตีลทั้งหมด มั่นใจได้ถึงความทนทานในสภาพแวดล้อมที่รุนแรงและต้องการความสะอาดสูง

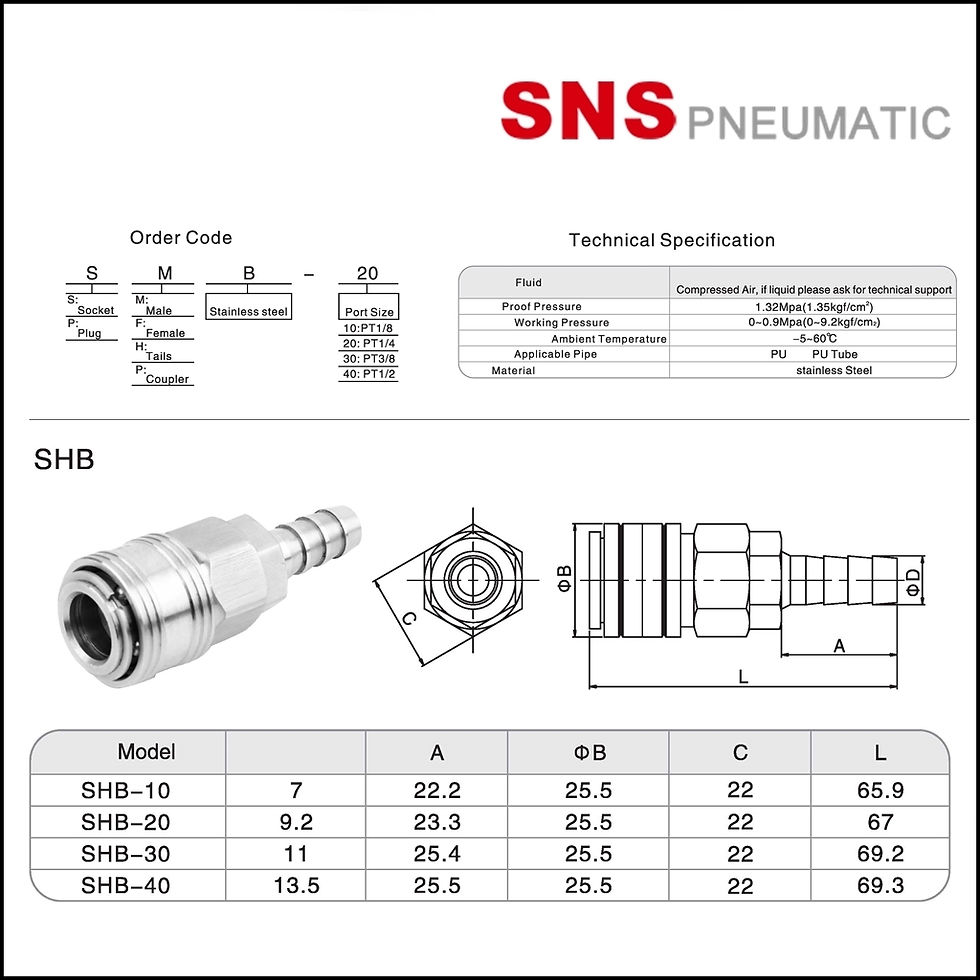

ข้อมูลขนาดของแต่ละรุ่นเป็นดังตาราง:
Model
A
ΦB
C
L
SHB-10
7
22.2
25.5
22
SHB-20
9.2
23.3
25.5
22
SHB-30
11
25.4
25.5
22
SHB-40
13.5
25.5
25.5
22
