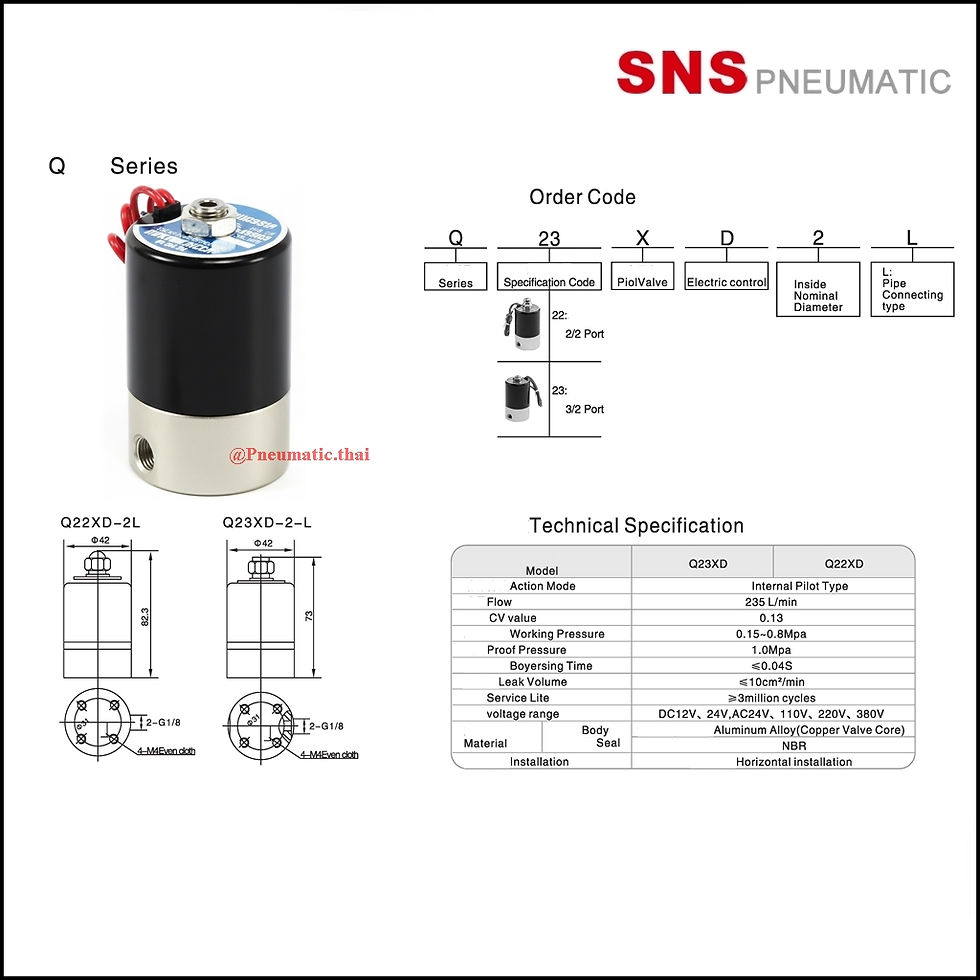

โซลินอยด์วาล์ว SNS รุ่น Q Series – ประสิทธิภาพสูง ตอบสนองฉับไว สำหรับระบบนิวเมติกส์อุตสาหกรรม
SNS QS Series เป็นโซลินอยด์วาล์วควบคุมทิศทางลมที่มีความโดดเด่นในเรื่องของความทนทานและประสิทธิภาพการทำงานที่แม่นยำ ออกแบบมาสำหรับการใช้งานในระบบอัตโนมัติที่ต้องการความเร็วในการตอบสนองสูง โดยมีให้เลือกทั้งแบบ 2 ทาง (2/2 Port) และ 3 ทาง (3/2 Port) ตามลักษณะงานของคุณ
จุดเด่นของ SNS Q Series
อายุการใช้งานยาวนาน: รองรับการทำงานได้มากกว่า 3 ล้านรอบ (Cycles) มั่นใจได้ในความคุ้มค่า
การตอบสนองที่รวดเร็ว: มีเวลาในการเปลี่ยนตำแหน่ง (Reversing Time) ที่สั้นเพียง $\leq 0.04$ วินาที
วัสดุคุณภาพเยี่ยม: ตัวเรือนผลิตจากอลูมิเนียมอัลลอยด์ (Aluminum Alloy) พร้อมแกนวาล์วทองแดง (Copper Valve Core) แข็งแรงทนทาน
รองรับแรงดันไฟหลากหลาย: มีคอยล์ไฟฟ้าให้เลือกใช้ตั้งแต่ DC12V ไปจนถึง AC380V ครอบคลุมทุกระบบควบคุม
อัตราการรั่วไหลต่ำ: มีระบบซีล NBR คุณภาพสูง ช่วยควบคุมการรั่วไหลได้ดีเยี่ยม ($\leq 10cm^3/min$)
ตารางข้อมูลทางเทคนิค (Technical Specification)
| รายละเอียด (Specification) | ข้อมูลจำเพาะ (Details) |
| รุ่น (Model) | Q22XD / Q23XD |
| รูปแบบการทำงาน (Action Mode) | Internal Pilot Type (ชนิดทำงานด้วยลมควบคุมภายใน) |
| อัตราการไหล (Flow) | 235 L/min |
| ค่า CV Value | 0.13 |
| แรงดันใช้งาน (Working Pressure) | 0.15 ~ 0.8 MPa |
| แรงดันสูงสุด (Proof Pressure) | 1.0 MPa |
| อายุการใช้งาน (Service Life) | $\geq 3$ ล้านรอบ (Million cycles) |
| วัสดุ (Material) | Body: Aluminum Alloy / Core: Copper / Seal: NBR |
| การติดตั้ง (Installation) | แนวนอน (Horizontal installation) |
ตารางรหัสสั่งซื้อและขนาด (Order Code & Dimensions)
| รหัสสั่งซื้อ (Order Code) | ประเภทวาล์ว (Valve Type) | ขนาดเกลียว (Port Size) | ความสูง (Height) |
| Q22XD-2L | 2/2 Port (2 ทาง) | G1/8" | 82.3 mm |
| Q23XD-2-L | 3/2 Port (3 ทาง) | G1/8" | 73 mm |
วิธีการอ่านรหัสสินค้า (Ordering Code Guide)
ท่านสามารถระบุรหัสสินค้าตามขั้นตอนดังนี้:
Series: Q
Specification Code: 22 (2/2 Port) หรือ 23 (3/2 Port)
Valve Type: X (Pilot Valve)
Control: D (Electric Control)
Nominal Diameter: 2 (ขนาดรูใน)
Connection Type: L (Pipe Connecting Type)
