ฐานวาล์ว Manifold SNS รุ่น 100M - 400M – ตัวช่วยจัดระเบียบชุดวาล์ว ประหยัดพื้นที่
Manifold Series จาก SNS เป็นฐานรองสำหรับติดตั้งโซลินอยด์วาล์วหลายตัวรวมกันในจุดเดียว ออกแบบมาเพื่อเพิ่มความสะดวกในการจ่ายลมเข้า (Inlet) และระบายลมออก (Exhaust) ผ่านพอร์ตส่วนกลางเพียงจุดเดียว ช่วยลดการเดินสายลมที่ซับซ้อน ประหยัดเวลาในการติดตั้ง และทำให้การซ่อมบำรุงทำได้ง่ายขึ้น
จุดเด่นของ SNS Manifold Series
วัสดุคุณภาพสูง: ผลิตจากอลูมิเนียมอัลลอยด์ (Aluminum Alloy) แข็งแรงทนทาน ไม่เป็นสนิม
รองรับวาล์วได้หลากหลาย: ออกแบบมาให้ใช้งานร่วมกับโซลินอยด์วาล์วรุ่นยอดนิยม เช่น 4V100, 4V200, 4V300 และ 4V400 รวมถึงรุ่น 4A Series
ปรับแต่งได้ตามใช้งาน: สามารถเลือกจำนวนสถานี (Stations) ได้ตั้งแต่ 1 ถึง 16 สถานี (ขึ้นอยู่กับรุ่น) เพื่อให้พอดีกับจำนวนวาล์วที่ต้องการ
ดีไซน์กะทัดรัด: ช่วยลดพื้นที่การติดตั้งในตู้คอนโทรลหรือบนเครื่องจักรได้อย่างมีประสิทธิภาพ

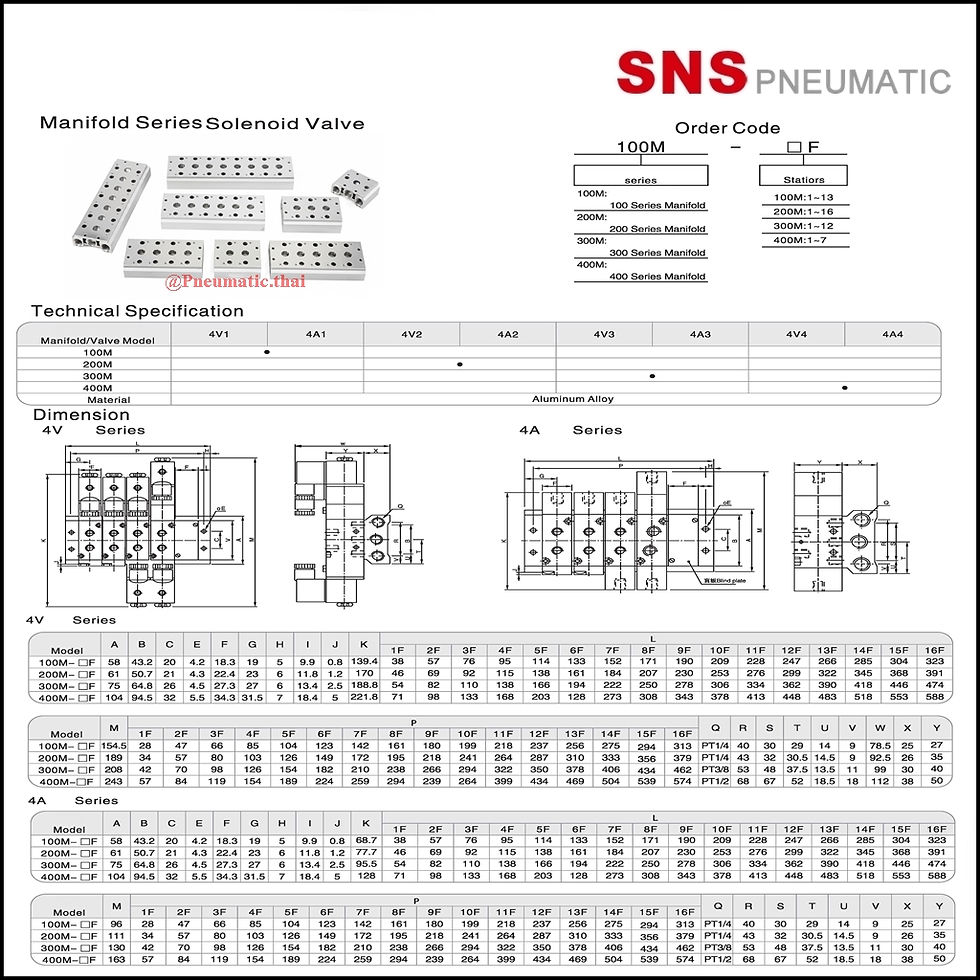

ข้อมูลทางเทคนิคและรุ่นที่รองรับ (Technical Specification)
| รุ่นฐานวาล์ว (Manifold Model) | รองรับวาล์วรุ่น (Valve Model) | วัสดุ (Material) | จำนวนสถานีที่รองรับ (Stations) |
| 100M | 4V1 Series / 4A1 Series | อลูมิเนียมอัลลอยด์ | 1 ~ 13 สถานี |
| 200M | 4V2 Series / 4A2 Series | อลูมิเนียมอัลลอยด์ | 1 ~ 16 สถานี |
| 300M | 4V3 Series / 4A3 Series | อลูมิเนียมอัลลอยด์ | 1 ~ 12 สถานี |
| 400M | 4V4 Series / 4A4 Series | อลูมิเนียมอัลลอยด์ | 1 ~ 7 สถานี |
ตารางขนาดสำหรับการติดตั้ง (Dimension Guide - ตัวอย่างรุ่นยอดนิยม)
สำหรับรุ่นที่ใช้บ่อย เช่น 200M (สำหรับวาล์วพอร์ต 1/4") มีระยะติดตั้งที่สำคัญดังนี้:
| จำนวนสถานี (F) | ความยาวทั้งหมด (L) | ระยะรูยึดฐาน (P) | รุ่นอ้างอิง |
| 2 Stations | 69 mm | 57 mm | 200M-02F |
| 5 Stations | 138 mm | 126 mm | 200M-05F |
| 8 Stations | 207 mm | 195 mm | 200M-08F |
| 10 Stations | 253 mm | 241 mm | 200M-10F |
