คำอธิบาย
MAL (Mini Air Cylinder): หมายถึง กระบอกลมขนาดเล็ก ซึ่งเป็นกระบอกลมประเภทที่ใช้กันอย่างแพร่หลายในงานอุตสาหกรรมขนาดเล็ก, ระบบอัตโนมัติที่ไม่ซับซ้อน หรือในอุปกรณ์ที่ต้องการความกะทัดรัด
SDB (Mounting Type): เป็นรหัสมาตรฐานของ ประเภทการติดตั้ง (Mounting Type) สำหรับกระบอกลม โดย "SDB" มักจะหมายถึง Tail Swing Bracket หรือ Special Tail Swing Bracket ซึ่งเป็นหูยึดหรือขาตั้งชนิดพิเศษที่ติดตั้งที่ส่วนท้ายของกระบอกลม (หรือบางครั้งก็อาจใช้ที่ส่วนหัวได้ด้วย) และออกแบบมาเพื่อให้กระบอกลมสามารถ แกว่งหรือหมุน (pivot/swing) ได้เล็กน้อยรอบจุดยึด

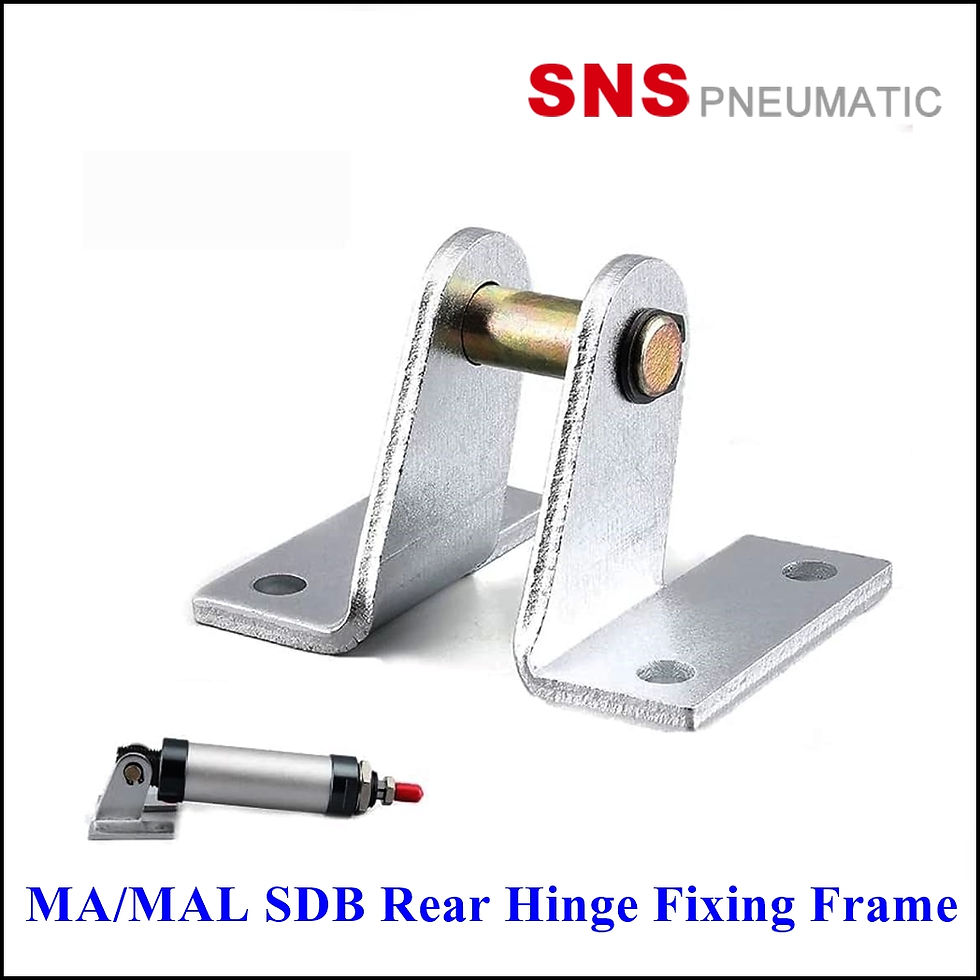

ดังนั้น "เม้าติ้ง SDB สำหรับ MAL" จึงหมายถึง หูยึดหรือขาตั้งแบบแกว่งได้ (Swing Bracket) ที่ติดตั้งที่ส่วนท้ายของกระบอกลมขนาดเล็กซีรีส์ MAL
ชื่อเรียกภาษาไทย
ขาตั้งกระบอกลมแบบแกว่งได้ (เป็นชื่อที่สื่อถึงลักษณะการทำงานได้ดีที่สุด)
หูยึดท้ายกระบอกลมแบบหมุนได้
แบรกเก็ต SDB (ทับศัพท์)
ตัวยึดกระบอกลมชนิดแกว่ง
ลักษณะและการใช้งาน
ลักษณะ: เม้าติ้ง SDB จะมีลักษณะเป็นหูยึดหรือขาตั้งที่ออกแบบมาให้สามารถติดตั้งเข้ากับส่วนท้ายของกระบอกลม โดยมีจุดหมุน (pivot point) เพื่อให้กระบอกลมสามารถปรับมุมหรือแกว่งตัวได้เล็กน้อยตามการเคลื่อนที่ของโหลด โดยทั่วไปจะทำจากอลูมิเนียมอัลลอย หรือเหล็ก
การใช้งาน:
รองรับการเคลื่อนที่แบบไม่เป็นแนวตรง: เหมาะสำหรับงานที่การเคลื่อนที่ของโหลดไม่ได้เป็นเส้นตรง 100% หรือมีแนวโน้มที่จะเกิดการเยื้องศูนย์ (misalignment) เล็กน้อย เม้าติ้ง SDB จะช่วยให้กระบอกลมสามารถปรับตัวตามการเคลื่อนที่นั้นได้ ลดแรงเค้นที่อาจเกิดขึ้นกับแกนลูกสูบและซีล
การใช้งานแบบหมุน/แกว่ง: บางครั้งใช้ในแอปพลิเคชันที่ต้องการให้กระบอกลมสามารถแกว่งตัวในระนาบเดียว เช่น การผลักหรือดึงโหลดที่เคลื่อนที่ในแนวโค้งเล็กน้อย หรือใช้ในการยึดจับที่ต้องการให้กระบอกลมมีความยืดหยุ่นในการปรับตำแหน่ง
ลดแรงเค้น: ช่วยลดแรงเค้นด้านข้าง (side load) ที่กระทำต่อกระบอกลมและแกนลูกสูบ ซึ่งจะช่วยยืดอายุการใช้งานของกระบอกลม
มักใช้ร่วมกับข้อต่อปลายก้านลูกสูบแบบ Rod Clevis (Y Joint) หรือ Rod Eye เพื่อให้สามารถหมุนได้ทั้งที่ปลายกระบอกลมและที่ปลายก้านลูกสูบ
