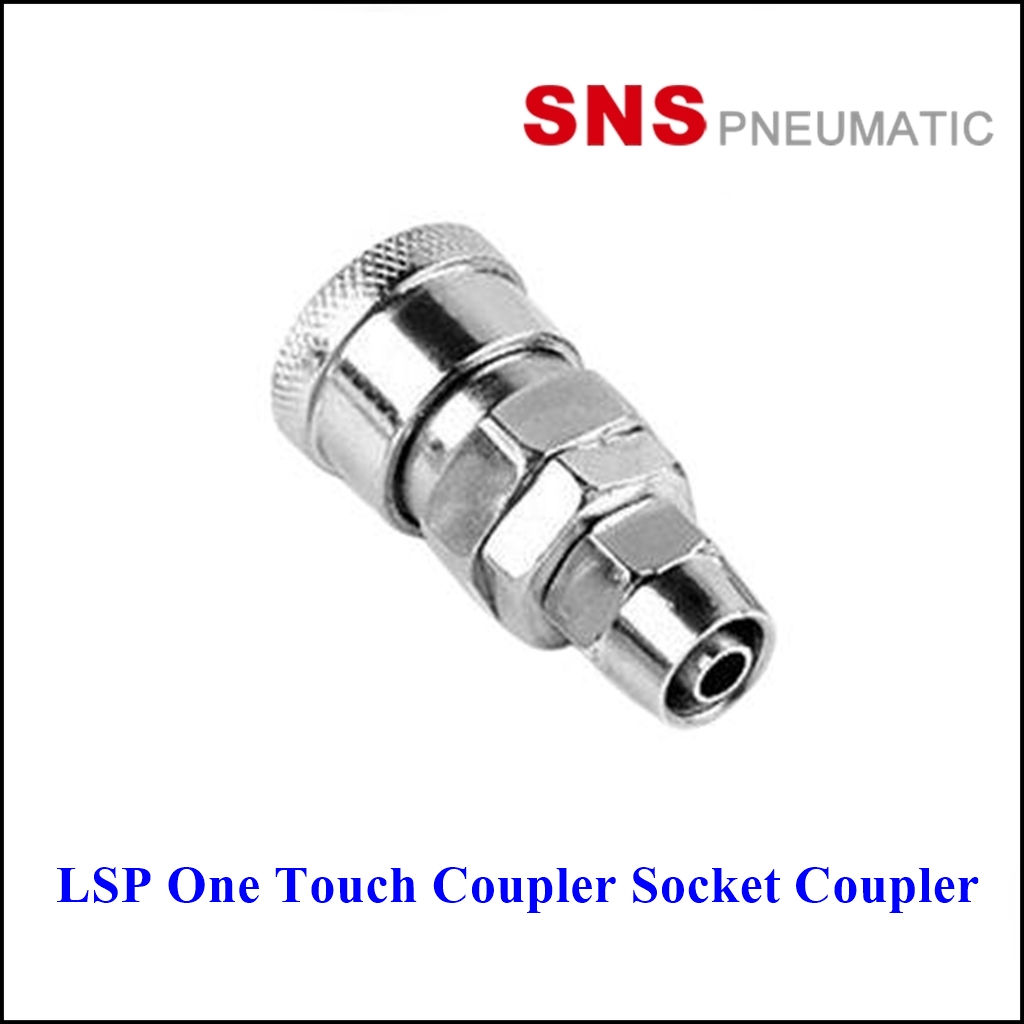

Self-Locking Socket Coupler (ข้อต่อล็อกสายแบบขันอัด) รุ่น LSP ของ SNS Pneumatic ครับ
คำอธิบายและคุณสมบัติทางเทคนิค:
ข้อต่อ LSP เป็นข้อต่อประเภทหนึ่งที่ออกแบบมาสำหรับการเชื่อมต่อท่อหรือสายลม โดยมีคุณสมบัติ "Self-Locking" ซึ่งหมายความว่าเมื่อเสียบท่อเข้าไปแล้ว ตัวล็อกภายในจะจับยึดท่อไว้แน่นหนาโดยอัตโนมัติ และเป็นแบบ "ขันอัด" (Compression type) ซึ่งต่างจากแบบ Push-in (เสียบเร็ว) ตรงที่การติดตั้งจะใช้การขันน็อตเพื่อบีบรัดสายให้แน่น
คุณสมบัติทางเทคนิค (จากตาราง "Technical Specification"):
Fluid (ของไหลที่ใช้งาน): Compressed Air (ลมบีบอัด)
หมายเหตุ: หากเป็นของเหลว (Liquid) แนะนำให้ปรึกษาฝ่ายสนับสนุนด้านเทคนิค
Proof Pressure (แรงดันทดสอบ): 1.32 MPa (เมกะพาสคาล) หรือ 13.5 kgf/cm$^2$ (กิโลกรัมแรงต่อตารางเซนติเมตร)
นี่คือแรงดันสูงสุดที่ข้อต่อสามารถทนได้โดยไม่เกิดความเสียหาย แต่ไม่ได้หมายถึงแรงดันที่แนะนำให้ใช้งานต่อเนื่อง
Working Pressure (แรงดันใช้งาน): 0 - 0.9 MPa (เมกะพาสคาล) หรือ 0 - 9.2 kgf/cm$^2$ (กิโลกรัมแรงต่อตารางเซนติเมตร)
นี่คือช่วงแรงดันที่แนะนำสำหรับการใช้งานปกติ
Ambient Temperature (อุณหภูมิแวดล้อม): -5 ถึง 60 องศาเซลเซียส
เป็นช่วงอุณหภูมิที่ข้อต่อสามารถทำงานได้ตามปกติ
Applicable Pipe (ท่อที่ใช้ร่วมกันได้): PU Tube (ท่อพียู)
ข้อต่อนี้ออกแบบมาสำหรับท่อโพลียูรีเทน (PU) โดยเฉพาะ
Material (วัสดุ): Zinc Alloy (โลหะผสมสังกะสี)
ตัวข้อต่อทำจากโลหะผสมสังกะสี ซึ่งมีความแข็งแรงและทนทานในระดับหนึ่ง
ข้อมูลจำเพาะของรุ่นย่อย (จากตาราง "LSP"):
ตารางด้านล่างแสดงขนาดของข้อต่อรุ่น LSP ที่แตกต่างกัน โดยอ้างอิงจากเส้นผ่านศูนย์กลางภายในของท่อ (Inner Diameter) ที่รองรับ:
Model
Inner Diameter (mm)
ΦB (mm)
C (mm)
L (mm)
LSP-10
6
23.8
19
60
LSP-20
8
23.8
19
60
LSP-30
10
23.8
19
61
LSP-40
12
23.8
19
63
