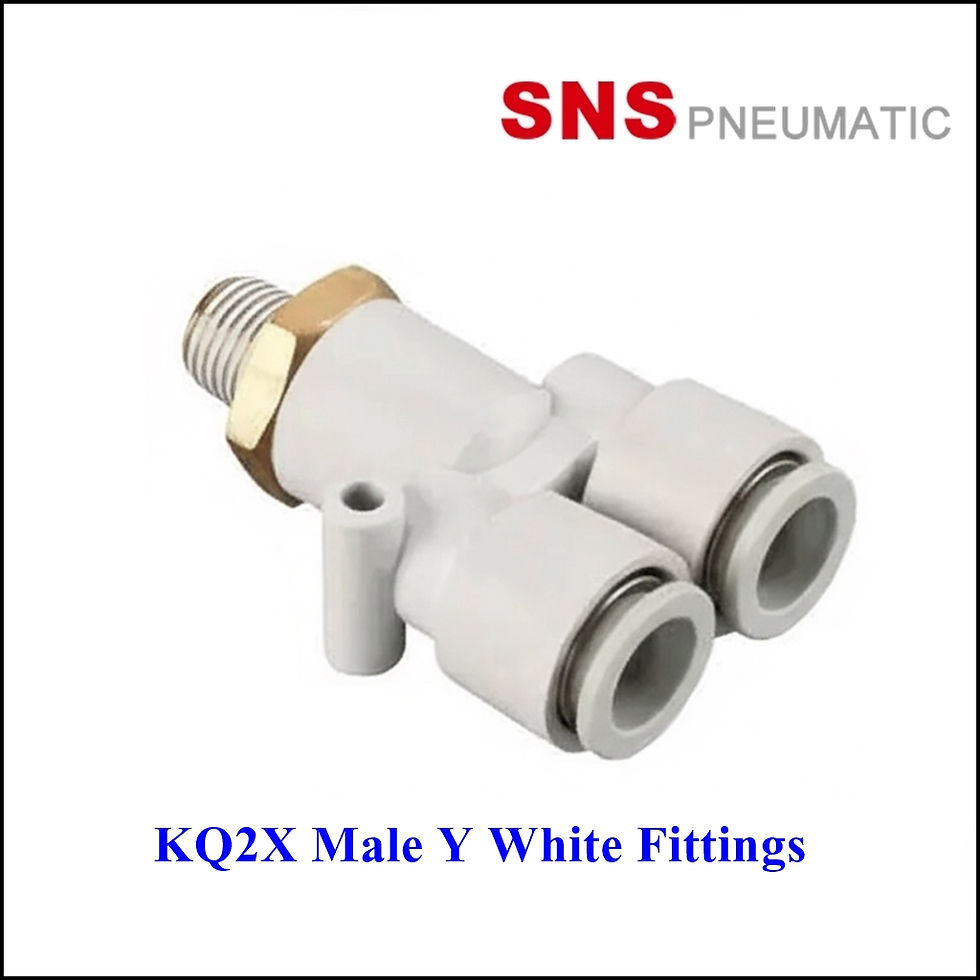

คำอธิบายข้อต่อสามทางตัว Y แบบเกลียว (KQ2X Series Male "Y")

ข้อต่อสามทางตัว Y รุ่น KQ2X จาก SNS PNEUMATIC เป็นอุปกรณ์ที่ใช้สำหรับเชื่อมต่อท่อลมแบบ PU Tube สองเส้นเข้ากับอุปกรณ์หรือท่อที่มีเกลียวหนึ่งด้าน ทำหน้าที่เป็นตัวแยกหรือรวมทิศทางการไหลของลมอัดในระบบนิวแมติกส์ (Pneumatic System) การออกแบบรูปทรงตัว Y ช่วยให้การไหลของลมมีความราบรื่นและช่วยในการจัดระเบียบสายท่อในพื้นที่ติดตั้ง
ข้อต่อรุ่นนี้ถูกออกแบบมาเพื่อใช้งานกับลมอัด (Compressed Air) และสามารถรองรับแรงดันการทำงานได้หลากหลาย ทั้งในสภาวะปกติและสภาวะสุญญากาศ (Vacuum Service) ตัวข้อต่อมีโครงสร้างที่แข็งแรงทนทาน และสามารถทนต่ออุณหภูมิได้ในช่วง -5 ถึง 60 องศาเซลเซียส
การติดตั้งทำได้ง่ายและรวดเร็ว โดยส่วนที่เป็นเกลียวสามารถขันเข้ากับอุปกรณ์หรือพอร์ตต่างๆ ได้อย่างแน่นหนา ในขณะที่ส่วนที่เป็นข้อต่อสำหรับท่อ PU สามารถสอดท่อเข้าไปและดันจนสุดโดยไม่จำเป็นต้องใช้เครื่องมือพิเศษ เหมาะสำหรับการใช้งานในอุตสาหกรรมที่ต้องการความแม่นยำและความน่าเชื่อถือของระบบลมอัด

ตารางข้อมูลจำเพาะ (Technical Specifications)

Model
Φd
L
A
B
F
ΦC
ΦE
R
H(หกเหลี่ยม)
KQ2X4-M5
4
41
10.5
14.5
21.5
6
3.2
M5
12
KQ2X4-01
4
44.5
10.5
14.5
21.5
6
3.2
PT1/8
12
KQ2X4-02
4
45.5
10.5
14.5
21.5
6
3.2
PT1/4
17
KQ2X6-M5
6
44
12.8
16.5
23.5
6
3.2
M5
14
KQ2X6-01
6
47.5
12.8
16.5
23.5
6
3.2
PT1/8
14
KQ2X6-02
6
49.5
12.8
16.5
23.5
6
3.2
PT1/4
14
KQ2X6-03
6
49.5
12.8
16.5
23.5
6
3.2
PT3/8
17
KQ2X8-01
8
53
15.5
19.5
28
8
4.2
PT1/8
17
KQ2X8-02
8
55
15.5
19.5
28
8
4.2
PT1/4
17
KQ2X8-03
8
55.5
15.5
19.5
28
8
4.2
PT3/8
17
KQ2X10-01
10
57.5
18.5
24.5
30
8
4.2
PT1/8
19
KQ2X10-02
10
59.5
18.5
24.5
30
8
4.2
PT1/4
19
KQ2X10-03
10
59.5
18.5
24.5
30
8
4.2
PT3/8
19
KQ2X10-04
10
60.5
18.5
24.5
30
8
4.2
PT1/2
21
KQ2X12-02
12
63.5
21
29
34
8
4.2
PT1/4
21
KQ2X12-03
12
63.5
21
29
34
8
4.2
PT3/8
21
KQ2X12-04
12
64.5
21
29
34
8
4.2
PT1/2
21
