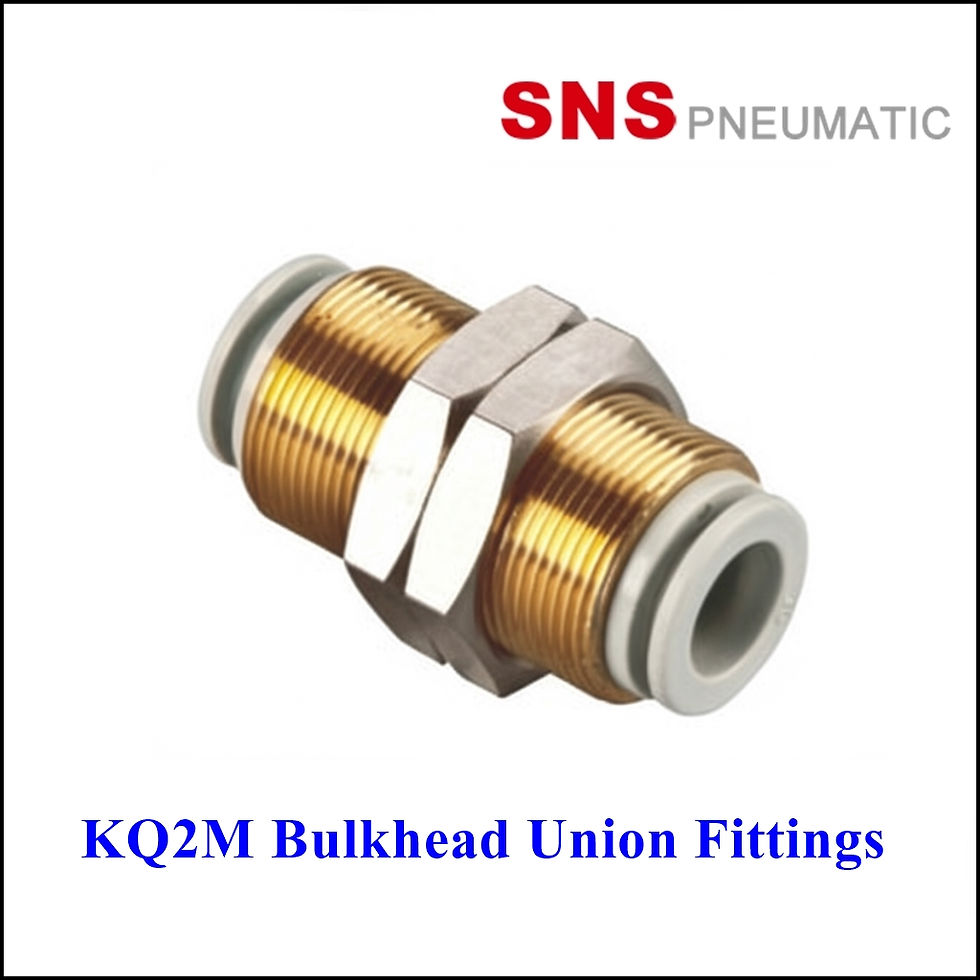

คำอธิบายข้อต่อตรงแบบ Bulkhead (KQ2M Series Bulkhead Union)

ข้อต่อตรงแบบ Bulkhead รุ่น KQ2M จาก SNS PNEUMATIC เป็นอุปกรณ์ที่ใช้สำหรับเชื่อมต่อท่อลมแบบ PU Tube สองเส้นเข้าด้วยกันโดยลอดผ่านแผงกั้นหรือผนังตู้ควบคุม โดยมีส่วนของเกลียวและแหวนล็อค (nut) อยู่ตรงกลางที่ใช้สำหรับยึดเข้ากับผนังได้อย่างแน่นหนา ทำหน้าที่เป็นข้อต่อแบบสอดผ่านผนัง ทำให้สามารถเดินสายลมได้อย่างเป็นระเบียบและปลอดภัย
ข้อต่อรุ่นนี้ถูกออกแบบมาเพื่อใช้งานกับลมอัด (Compressed Air) และสามารถรองรับแรงดันการทำงานได้หลากหลาย ทั้งในสภาวะปกติและสภาวะสุญญากาศ (Vacuum Service) ตัวข้อต่อมีโครงสร้างที่แข็งแรงทนทาน และสามารถทนต่ออุณหภูมิได้ในช่วง -5 ถึง 60 องศาเซลเซียส
การติดตั้งทำได้ง่ายและรวดเร็ว เพียงแค่เจาะรูบนผนังตามขนาดที่ระบุ, สอดข้อต่อเข้าไป, ขันแหวนล็อคให้แน่น, จากนั้นจึงสอดท่อ PU เข้าไปในข้อต่อและดันจนสุด เหมาะสำหรับการใช้งานในตู้ควบคุมหรือแผงควบคุมที่ต้องการความเรียบร้อยและปลอดภัยในการเดินสายลม

ตารางข้อมูลจำเพาะ (Technical Specifications)

型号Model
Φd
L
M
H(หกเหลี่ยม)
KQ2M-4
4
31
M12x1
15
KQ2M-6
6
35
M14x1
17
KQ2M-8
8
38.5
M16x1
19
KQ2M-10
10
42.5
M20x1
24
KQ2M-12
12
45
M22x1
27
