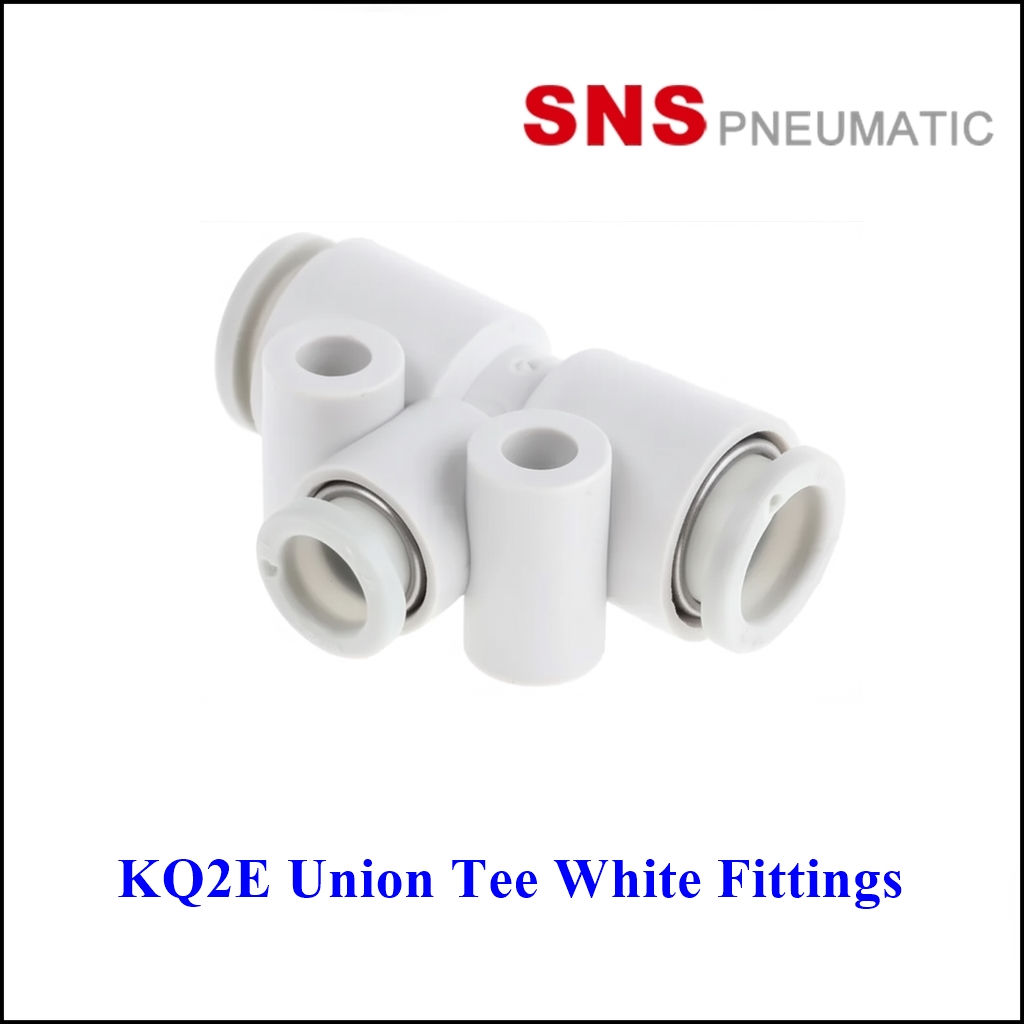

คำอธิบายข้อต่อสามทางตัวที (KQ2E Series Union Tee)

ข้อต่อสามทางตัวที รุ่น KQ2E จาก SNS PNEUMATIC เป็นอุปกรณ์ที่ใช้สำหรับเชื่อมต่อท่อลมแบบ PU Tube สามเส้นเข้าด้วยกันในลักษณะรูปตัวที (Tee) โดยทำหน้าที่เป็นตัวแยกหรือรวมทิศทางการไหลของลมอัดในระบบนิวแมติกส์ (Pneumatic System) การออกแบบรูปทรงตัวทีช่วยให้สามารถติดตั้งและจัดทิศทางการไหลของลมได้อย่างเป็นระเบียบ
ข้อต่อรุ่นนี้ถูกออกแบบมาเพื่อใช้งานกับลมอัด (Compressed Air) และสามารถรองรับแรงดันการทำงานได้หลากหลาย ทั้งในสภาวะปกติและสภาวะสุญญากาศ (Vacuum Service) ตัวข้อต่อมีโครงสร้างที่แข็งแรงทนทาน ผลิตจากวัสดุที่มีคุณภาพ และสามารถทนต่ออุณหภูมิได้ในช่วง -5 ถึง 60 องศาเซลเซียส
การติดตั้งทำได้ง่ายและรวดเร็ว เพียงแค่สอดท่อ PU เข้าไปในข้อต่อและดันจนสุดโดยไม่จำเป็นต้องใช้เครื่องมือพิเศษ เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ ที่ต้องการความแม่นยำและความน่าเชื่อถือของระบบลมอัด

ตารางข้อมูลจำเพาะ (Technical Specifications)

Model
Φd1
L
ΦD
A
ΦC
ΦE
KQ2E-4
4
18.5
10.5
4
6
3.2
KQ2E-6
6
21
12.8
5.5
6
3.2
KQ2E-8
8
23.5
15.5
6.5
8
4.2
KQ2E-10
10
27
18.5
7.5
8
4.2
KQ2E-12
12
29.5
21
8.5
8
4.2
