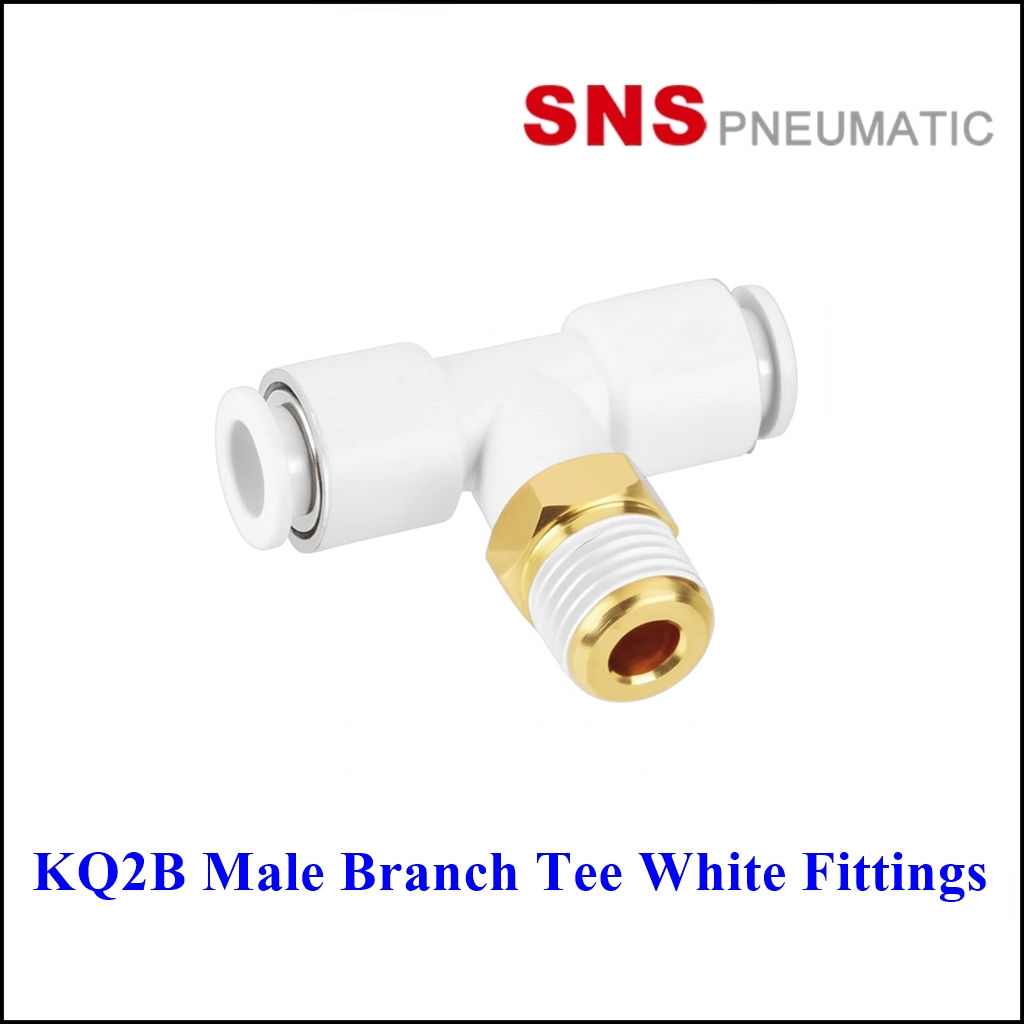

คำอธิบายข้อต่อสามทางแบบเกลียวตัวผู้ (KQ2B Series Male Branch Tee)

ข้อต่อสามทางแบบเกลียวตัวผู้ รุ่น KQ2B จาก SNS PNEUMATIC เป็นอุปกรณ์ที่ใช้สำหรับเชื่อมต่อท่อลมแบบ PU Tube สองเส้นเข้าด้วยกันในลักษณะรูปตัวที (Tee) โดยมีเกลียวตัวผู้ (Male Thread) สำหรับเชื่อมต่อเข้ากับอุปกรณ์หรือพอร์ตต่างๆ ได้อย่างมั่นคง ทำหน้าที่เป็นตัวแยกหรือรวมทิศทางการไหลของลมอัดในระบบนิวแมติกส์ (Pneumatic System)
ข้อต่อรุ่นนี้ถูกออกแบบมาเพื่อใช้งานกับลมอัด (Compressed Air) และสามารถรองรับแรงดันการทำงานได้หลากหลาย ทั้งในสภาวะปกติและสภาวะสุญญากาศ (Vacuum Service) ตัวข้อต่อมีโครงสร้างที่แข็งแรงทนทาน และสามารถทนต่ออุณหภูมิได้ในช่วง -5 ถึง 60 องศาเซลเซียส
การติดตั้งทำได้ง่ายและรวดเร็ว โดยส่วนที่เป็นเกลียวสามารถขันเข้ากับอุปกรณ์หรือพอร์ตต่างๆ ได้อย่างแน่นหนา ในขณะที่ส่วนที่เป็นข้อต่อสำหรับท่อ PU สามารถสอดท่อเข้าไปและดันจนสุดโดยไม่จำเป็นต้องใช้เครื่องมือพิเศษ เหมาะสำหรับการใช้งานในอุตสาหกรรมที่ต้องการความแม่นยำและความน่าเชื่อถือของระบบลมอัด

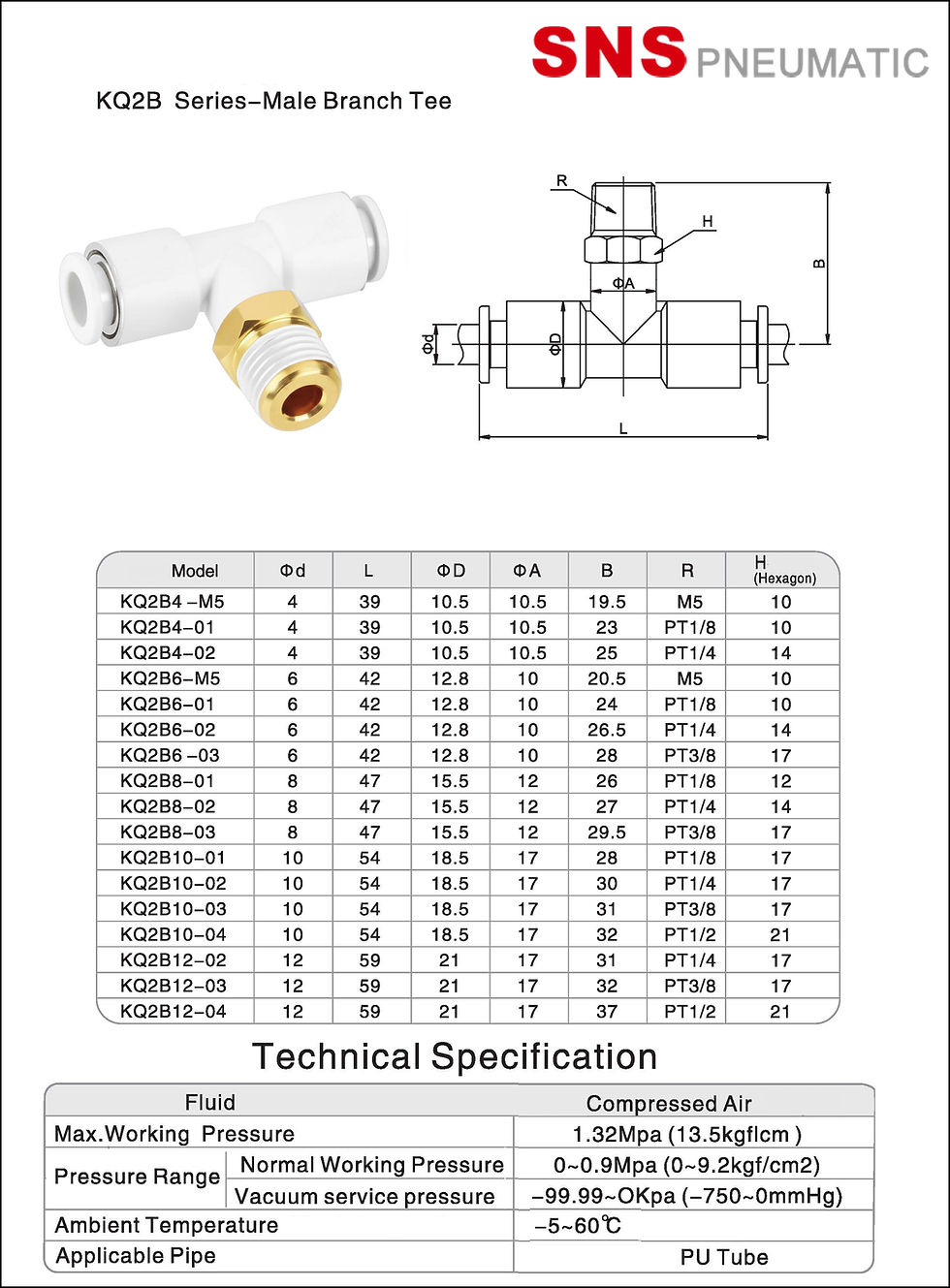

ตารางข้อมูลจำเพาะ (Technical Specifications)

   Model
Φd
L
ΦD
ΦA
B
R
H (หกเหลี่ยม)
KQ2B4-M5
4
39
10.5
10.5
19.5
M5
10
KQ2B4-01
4
39
10.5
10.5
23
PT1/8
10
KQ2B4-02
4
39
10.5
10.5
25
PT1/4
14
KQ2B6-M5
6
42
12.8
10
20.5
M5
10
KQ2B6-01
6
42
12.8
10
24
PT1/8
10
KQ2B6-02
6
42
12.8
10
26.5
PT1/4
14
KQ2B6-03
6
42
12.8
10
28
PT3/8
17
KQ2B8-01
8
47
15.5
12
26
PT1/8
12
KQ2B8-02
8
47
15.5
12
27
PT1/4
14
KQ2B8-03
8
47
15.5
12
29.5
PT3/8
17
KQ2B10-01
10
54
18.5
17
28
PT1/8
17
KQ2B10-02
10
54
18.5
17
30
PT1/4
17
KQ2B10-03
10
54
18.5
17
31
PT3/8
19
KQ2B10-04
10
54
18.5
17
32
PT1/2
21
KQ2B12-02
12
59
21
17
31
PT1/4
17
KQ2B12-03
12
59
21
17
32
PT3/8
17
KQ2B12-04
12
59
21
17
37
PT1/2
21
