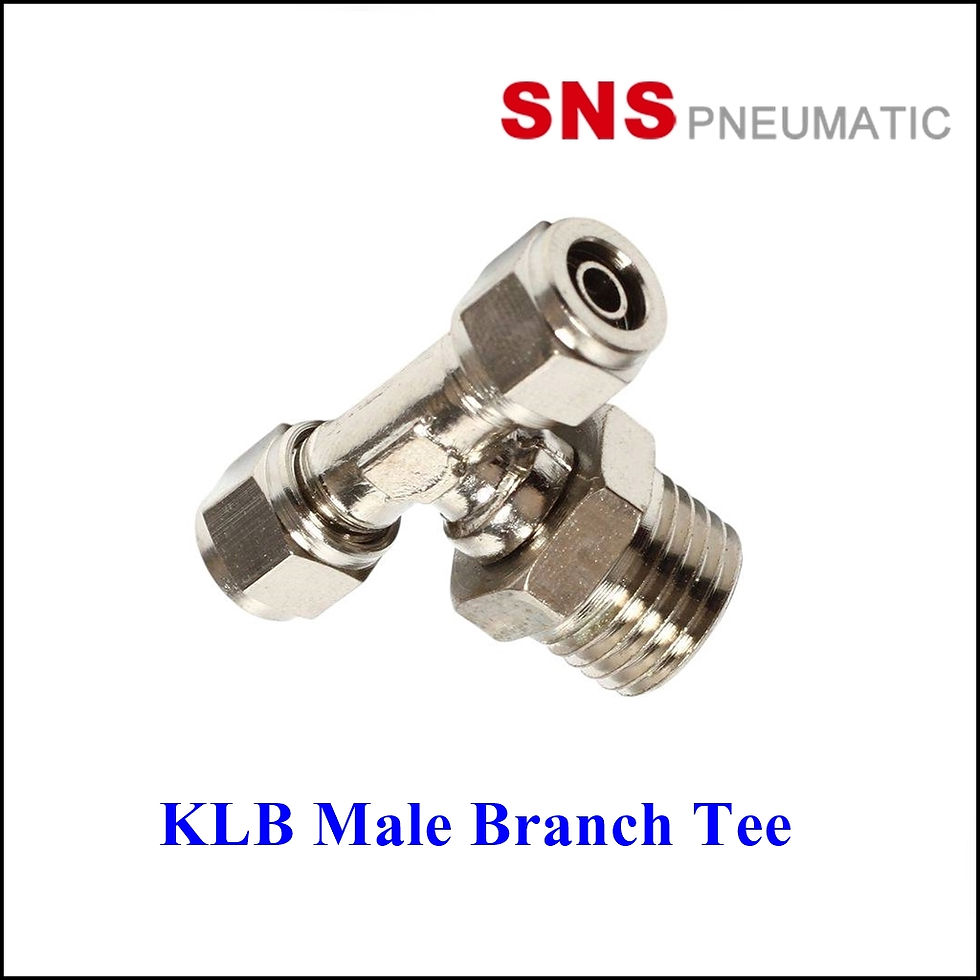

ชื่อรุ่น: KLB Series - Male Branch Tee (ข้อต่อสามทางแบบยูเนี่ยนบรานซ์ที มีเกลียวตัวผู้)
ลักษณะเด่น:
เป็นข้อต่อรูปตัว T (Tee) หรือสามทาง
มีเกลียวตัวผู้ (Male) 1 ด้าน ซึ่งเป็นด้านที่ยื่นลงมา (หรือ "ด้านล่าง" ในแนวตั้งฉากกับแขนหลักของ T) สำหรับเชื่อมต่อกับพอร์ตหรืออุปกรณ์ที่มีเกลียวตัวเมีย
มีช่องเสียบสายลม 2 ด้าน ซึ่งเป็นด้านที่อยู่ปลายแขนของ T (ตามรูป) สำหรับเชื่อมต่อสายลม
เป็นข้อต่อแบบ "ขันอัด" (Compression Fitting) โดยใช้การบีบอัดปลอกหรือเฟอร์รูลเพื่อยึดสายลมให้แน่นหนาและกันรั่ว
วัสดุทำจากทองเหลือง (Brass)
ข้อมูลจำเพาะทางเทคนิค (Technical Specification):
Fluid (ของไหล): Compressed Air (อากาศอัด)
หมายเหตุ: หากเป็นของเหลว โปรดติดต่อฝ่ายสนับสนุนด้านเทคนิค
Proof Pressure (แรงดันทดสอบ): 1.32 MPa (13.5 kgf/cm²)
Working Pressure (แรงดันใช้งาน): 0 - 0.9 MPa (0 - 9.2 kgf/cm²)
Vacuum (สุญญากาศ): -99.99 - 0 kPa (-750 - 0 kgf/cm²)
หมายเหตุ: สามารถใช้งานกับสุญญากาศได้
Ambient Temperature (อุณหภูมิแวดล้อม): -5 - 60 °C
Applicable Pipe (ท่อที่ใช้ได้): PU (โพลียูรีเทน)
หมายเหตุ: แตกต่างจากรุ่น KTC, KTD, KTE, KTV, KTU ที่ระบุ PU / NYLON / PE / PTFE รุ่น KLB นี้ระบุเพียง PU อย่างเดียว
Material (วัสดุ): Brass (ทองเหลือง)
รหัสการสั่งซื้อ (Order Code): รหัสการสั่งซื้อจะขึ้นอยู่กับ "Pipe Diameter" (ขนาดเส้นผ่านศูนย์กลางของท่อ) และ "Port Size" (ขนาดเกลียว) ที่ใช้:
Series: KLC (สังเกตว่ารหัสซีรีส์ในส่วน Order Code คือ KLC ไม่ใช่ KTC เหมือนรุ่นอื่นๆ)
Pipe Diameter (ขนาดท่อ): มีให้เลือก 4, 6, 8, 10, 12 มม.
Port Size (ขนาดเกลียว): 01: PT1/8, 02: PT1/4, 03: PT3/8, 04: PT1/2
นอกจากนี้ยังมีเกลียวแบบ M5 ด้วย ดังที่เห็นในตาราง Model D(mm) column M.
ขนาดมิติ (Dimensions): ตารางแสดงขนาด M (ขนาดเกลียว), Dxd (เส้นผ่านศูนย์กลางท่อ x ความหนาของผนังท่อ), L1, L2, L, S1 และ S2 สำหรับแต่ละรุ่นของ KLB:
Model D(mm)
M
Dxd
L1
L2
L
S1
S2
KLB4-M5
M5
4 x 2.5
3.5
20
33
10
8
KLB4-01
PT1/8
4 x 2.5
8
21
33
10
8
KLB4-02
PT1/4
4 x 2.5
10
23
33
14
8
KLB6-M5
M5
6 x 4
3.5
20
35
10
8
KLB6-01
PT1/8
6 x 4
8
21
35
12
10
KLB6-02
PT1/4
6 x 4
10
23
35
14
10
KLB6-03
PT3/8
6 x 4
10
26
35
17
10
KLB6-04
PT1/2
6 x 4
11.5
28.5
36.5
21
10
KLB8-01
PT1/8
8 x 5
8
22.5
42
12
12
KLB8-02
PT1/4
8 x 5
10
24.5
42
14
12
KLB8-03
PT3/8
8 x 5
10
26.5
42
17
13
KLB8-04
PT1/2
8 x 5
11.5
28.5
42
21
13
KLB10-01
PT1/8
10 x 6.5
8
24
46
14
14
KLB10-02
PT1/4
10 x 6.5
10
26
46
14
15
KLB10-03
PT3/8
10 x 6.5
10
26
49
17
15
KLB10-04
PT1/2
10 x 6.5
11.5
27.5
46
21
15
KLB12-01
PT1/8
12 x 8
8
24.5
55
17
17
KLB12-02
PT1/4
12 x 8
10
26.5
55
17
18
KLB12-03
PT3/8
12 x 8
10
26.5
55
17
18
KLB12-04
PT1/2
12 x 8
11.5
28
55.5
21
18
