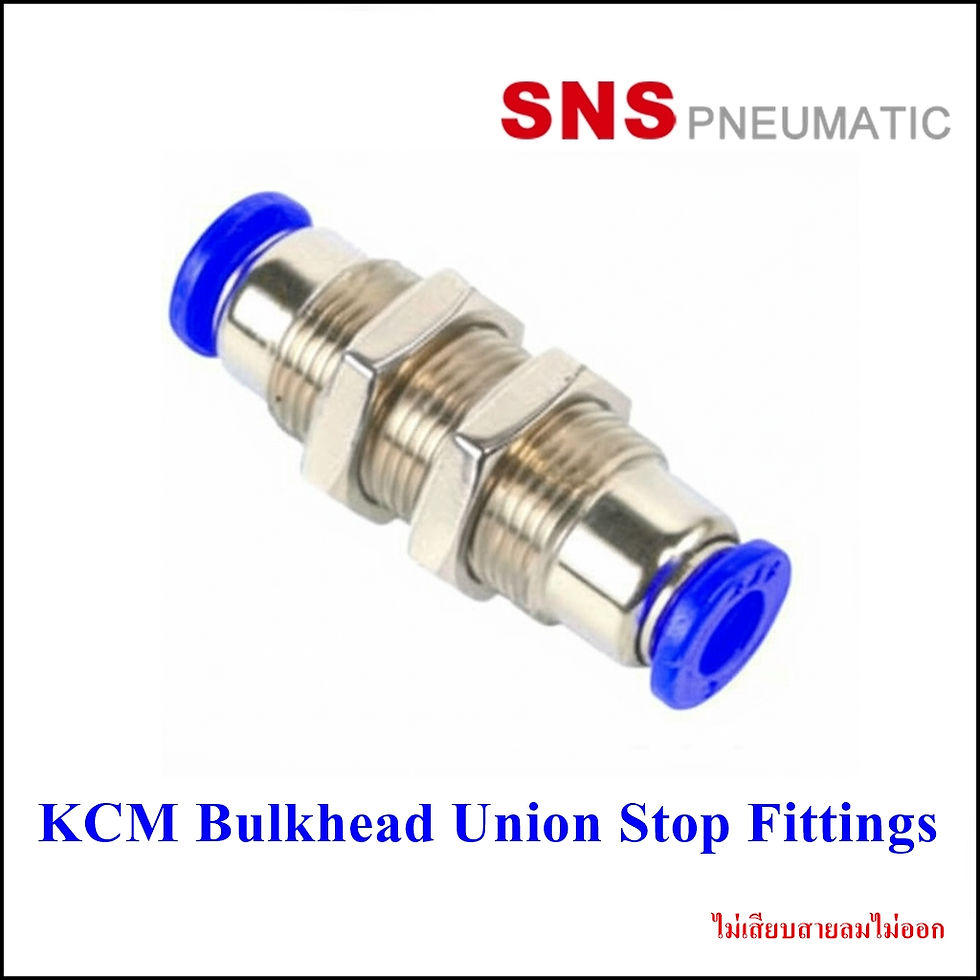

KCM เป็นรุ่นของ Bulkhead Union ซึ่งเป็นข้อต่อสำหรับยึดผ่านแผงกั้นหรือผนัง เพื่อเชื่อมต่อท่อหรือสายลมสองด้านเข้าด้วยกัน โดยมีคุณสมบัติและลักษณะดังนี้:
คุณสมบัติทั่วไป:
ชนิดของของไหลที่ใช้งาน: อากาศอัด (Compressed Air) หากเป็นของเหลวต้องติดต่อฝ่ายสนับสนุนทางเทคนิค
แรงดันพิสูจน์ (Proof Pressure): 1.32 MPa (1.35 kgf/cm²)
แรงดันใช้งาน (Working Pressure): 0-0.9 MPa (0-9.2 kgf/cm²)
อุณหภูมิแวดล้อม: -5 ถึง 60 องศาเซลเซียส
ท่อที่ใช้ร่วมกันได้: ท่อ PU (PU Tube)
วัสดุ: ทองเหลือง (Brass)
ลักษณะและรุ่น: KCM Series เป็นข้อต่อ Bulkhead Union ที่ใช้สำหรับเชื่อมต่อท่อลมผ่านแผงกั้นหรือผนัง มีปลายทั้งสองด้านเป็นแบบดันเข้า (Push-in) เพื่อยึดท่อลมได้อย่างรวดเร็วและง่ายดาย ตัวข้อต่อถูกออกแบบมาให้มีเกลียวสำหรับยึดเข้ากับรูบนแผงกั้น และมีน็อตขันเพื่อยึดให้แน่น
ข้อมูลขนาดของแต่ละรุ่นเป็นดังตาราง:
Model
ΦD
M
L
H
KCM-4
4
M12 x 1
41
15
KCM-6
6
M14 x 1
45
17
KCM-8
8
M16 x 1
49
19
KCM-10
10
M20 x 1
57
24
KCM-12
12
M22 x 1
61
27
