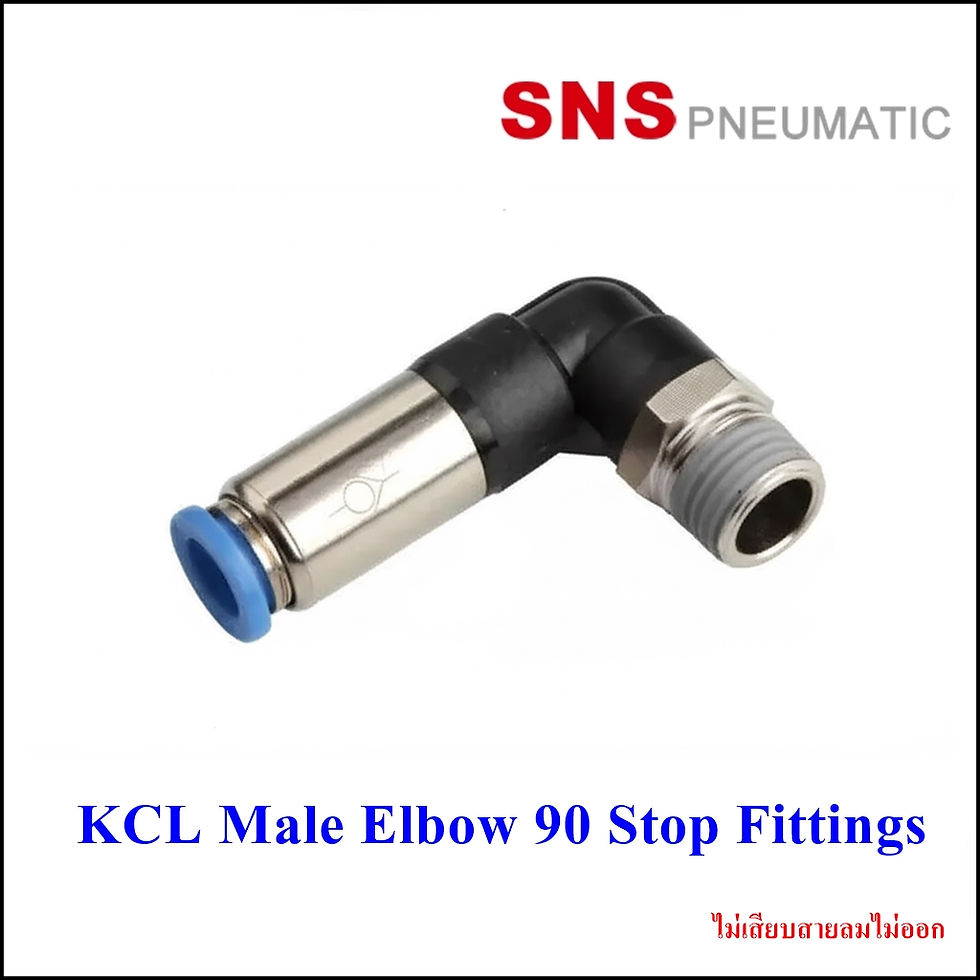

KCL เป็นรุ่นของ Male Elbow ซึ่งเป็นข้อต่อลมแบบงอ 90 องศา ที่มีปลายด้านหนึ่งเป็นแบบดันเข้า (Push-in) สำหรับท่อลม และอีกด้านหนึ่งเป็นเกลียวนอก (Male thread) สำหรับขันเข้ากับพอร์ตเกลียว โดยมีคุณสมบัติและลักษณะดังนี้:
คุณสมบัติทั่วไป:
ชนิดของของไหลที่ใช้งาน: อากาศอัด (Compressed Air) หากเป็นของเหลวต้องติดต่อฝ่ายสนับสนุนทางเทคนิค
แรงดันพิสูจน์ (Proof Pressure): 1.32 MPa (1.35 kgf/cm²)
แรงดันใช้งาน (Working Pressure): 0-0.9 MPa (0-9.2 kgf/cm²)
อุณหภูมิแวดล้อม: -5 ถึง 60 องศาเซลเซียส
ท่อที่ใช้ร่วมกันได้: ท่อ PU (PU Tube)
วัสดุ: ทองเหลือง (Brass)
ลักษณะและรุ่น: ข้อต่อรุ่น KCL เป็น Male Elbow ที่มีลักษณะเป็นข้อศอก 90 องศา โดยมีปลายด้านหนึ่งเป็นแบบ Push-in สำหรับเสียบท่อลม และอีกด้านหนึ่งเป็นเกลียวนอกสำหรับขันเข้ากับพอร์ตหรืออุปกรณ์อื่นๆ การออกแบบนี้ช่วยให้สามารถเปลี่ยนทิศทางของท่อลม 90 องศา และเชื่อมต่อเข้ากับพอร์ตเกลียวได้โดยตรง
ข้อมูลขนาดของแต่ละรุ่นเป็นดังตาราง:
Model
ΦD
R
A
L1
L2
H
ΦB
Φd
KCL4-M5
4
M5
3.5
25
34.5
10
11
-
KCL4-01
4
PT1/8
7
25.5
35
11
11
-
KCL4-02
4
PT1/4
9
28
35
14
11
-
KCL6-M5
6
M5
3.5
29
40
12
13
3.5
KCL6-01
6
PT1/8
7
28
40.5
12
13
3.5
KCL6-02
6
PT1/4
9
30
40.5
14
13
3.5
KCL6-03
6
PT3/8
10
33
40.5
17
13
3.5
KCL6-04
6
PT1/2
11
32.5
40.5
21
13
3.5
KCL8-01
8
PT1/8
8
31
43
14
15
4
KCL8-02
8
PT1/4
10
33
43
15
15
4
KCL8-03
8
PT3/8
11
36.5
43
17
15
4
KCL8-04
8
PT1/2
11
36.5
43
21
15
4
KCL10-01
10
PT1/8
10
37.5
57.5
17
17
4
KCL10-02
10
PT1/4
10
37.5
57.5
17
17
4
KCL10-03
10
PT3/8
10
37.5
57.5
17
17
4
KCL10-04
10
PT1/2
11
39
57.5
21
17
4
KCL12-02
12
PT1/4
10.5
40.5
61
19
19
5
KCL12-03
12
PT3/8
10
41
61
19
19
5
KCL12-04
12
PT1/2
11
42.5
61
21
19
5
