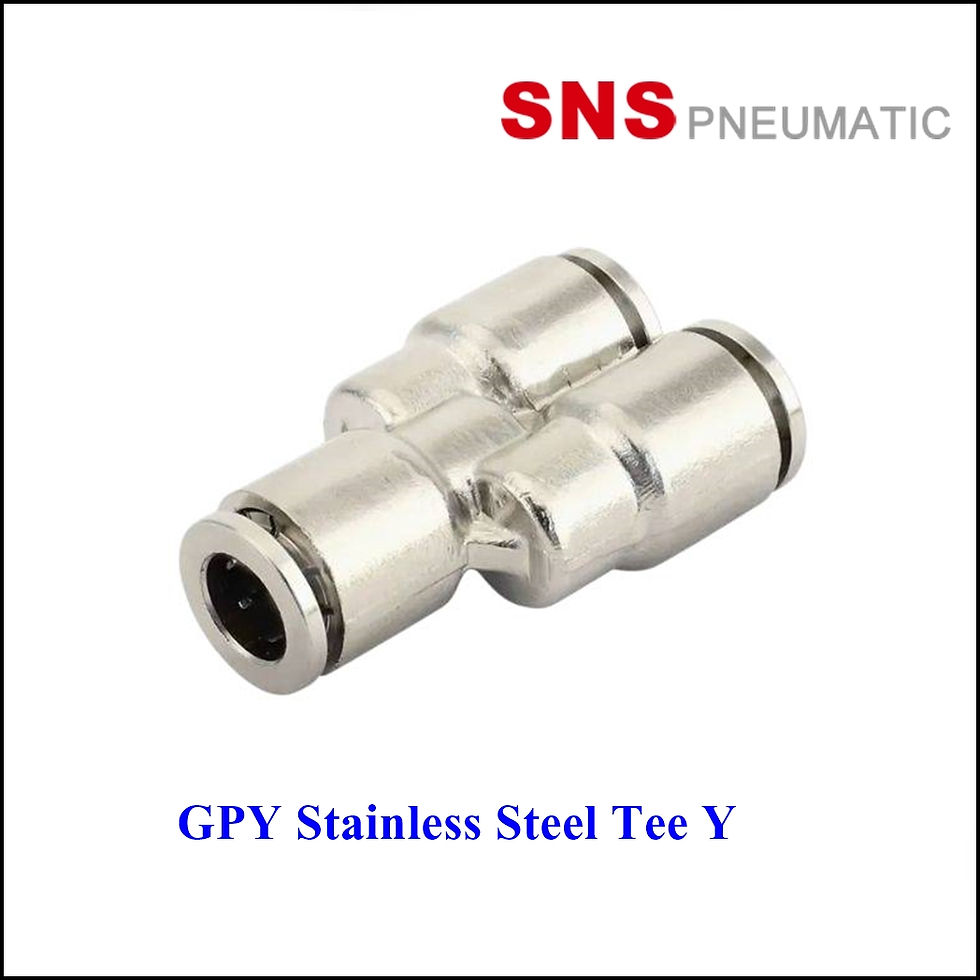

GPY Stainless steel tee (ข้อต่อลมสเตนเลสสตีลรูปตัว Y)
เป็นข้อต่อลมที่ใช้สำหรับแยกท่อลมออกเป็นสองทาง โดยมีลักษณะเป็นรูปตัว Y ทำจากสเตนเลสสตีลเพื่อความทนทานต่อการกัดกร่อนและแรงดัน
รายละเอียดจากตารางในรูปภาพ:
ตารางแสดงขนาดต่างๆ ของรุ่น GPY โดยมีพารามิเตอร์ดังนี้:
Model (รุ่น): แสดงหมายเลขรุ่นของข้อต่อ (เช่น GPY-4, GPY-6, ...)
ΦD: ขนาดเส้นผ่านศูนย์กลางภายนอกของท่อ (Tube O.D.) ที่สามารถใส่กับข้อต่อได้ (หน่วยเป็นมิลลิเมตร)
ΦA: ขนาดเส้นผ่านศูนย์กลางของส่วนที่เป็นเกลียวหรือส่วนที่ยึดกับอุปกรณ์อื่น (หน่วยเป็นมิลลิเมตร)
B: ความกว้างของข้อต่อ (หน่วยเป็นมิลลิเมตร)
L: ความยาวรวมของข้อต่อ (หน่วยเป็นมิลลิเมตร)
ตัวอย่างการอ่านค่าจากตาราง:
GPY-4: ใช้กับท่อขนาด Φ4 มม. มี ΦA = 10 มม., B = 11.5 มม., L = 34 มม.
GPY-16: ใช้กับท่อขนาด Φ16 มม. มี ΦA = 24 มม., B = 27 มม., L = 51 มม.
ข้อต่อประเภทนี้มักใช้ในระบบนิวเมติกส์ (Pneumatic Systems) ที่ต้องการความสะอาด ทนทาน และการแยกท่อลมอย่างมีประสิทธิภาพ
