ข้อต่อ GPH เป็นข้อต่อลมแบบขันท้าย (Outer Hexagon Joint) ที่ผลิตจากสเตนเลสสตีล ซึ่งออกแบบมาเพื่อการเชื่อมต่อท่อลมเข้ากับพอร์ตเกลียว มีลักษณะเด่นคือมีหัวขันท้ายหกเหลี่ยมด้านนอก (outer hexagon) ที่ช่วยให้สามารถใช้ประแจขันได้อย่างแน่นหนา
คุณสมบัติหลัก:
- วัสดุ: สเตนเลสสตีล (Stainless Steel) ซึ่งให้ความทนทานต่อการกัดกร่อน การเกิดสนิม และสารเคมีได้ดีเยี่ยม เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่ต้องการความสะอาดสูงหรือมีการสัมผัสกับสารกัดกร่อน
- ประเภทการเชื่อมต่อ:
- ด้านท่อลม: เป็นแบบกดเสียบ (Push-to-Connect / Quick Connector) สำหรับเสียบท่อลม (ระบุด้วย $\Phi$D ในตาราง) ซึ่งช่วยให้การติดตั้งและถอดท่อทำได้ง่ายและรวดเร็ว
- ด้านเกลียว: เป็นเกลียวนอก (Male Thread) ซึ่งใช้สำหรับขันเข้ากับพอร์ตเกลียวตัวเมียของอุปกรณ์หรือวาล์วต่างๆ
- รูปทรง: ข้อต่อมีส่วนหัวเป็นหกเหลี่ยมด้านนอก (Outer Hexagon) ช่วยให้ง่ายต่อการขันด้วยประแจ ทำให้การติดตั้งแน่นหนาและป้องกันการรั่วซึมได้ดี
- การใช้งาน: ออกแบบมาสำหรับระบบนิวเมติกส์ (Pneumatic Systems) เพื่อเชื่อมต่อท่อลมเข้ากับอุปกรณ์ต่างๆ เช่น กระบอกลม, วาล์ว, หรือข้อต่ออื่นๆ
- ความหลากหลายของรุ่น: มีหลายรุ่นย่อย (Model) ที่รองรับขนาดท่อ (ØD) และขนาดเกลียว (R) ที่แตกต่างกัน เพื่อให้เหมาะกับการใช้งานที่หลากหลาย (ดูรายละเอียดในตารางด้านล่าง)
ตารางรายละเอียดมิติและขนาด (อ้างอิงจากภาพ):
ตารางนี้แสดงข้อมูลจำเพาะสำหรับแต่ละรุ่นของ GPH โดยมีหน่วยวัดเป็นมิลลิเมตร (mm)
| Model | ØD (mm) | R (เกลียว) | C (mm) | L (mm) | B (mm) | ØA (mm) | E (mm) | H (mm) |
|---|---|---|---|---|---|---|---|---|
| GPH4-M 5 | 4 | M5 | 3.5 | 20 | 21 | Ø10 | 12.5 | 8 |
| GPH4-01 | 4 | PT1/8 | 9 | 25 | 22 | Ø10 | 17 | 12 |
| GPH4-02 | 4 | PT1/4 | 11 | 28 | 24.5 | Ø10 | 19 | 15 |
| GPH6-M5 | 6 | M5 | 3.5 | 20 | 22.5 | Ø12 | 13.5 | 8 |
| GPH6-01 | 6 | PT1/8 | 9 | 25 | 22.5 | Ø12 | 17 | 12 |
| GPH6-02 | 6 | PT1/4 | 11 | 28 | 25 | Ø12 | 19 | 15 |
| GPH6-03 | 6 | PT3/8 | 11 | 33 | 27 | Ø12 | 20 | 19 |
| GPH6-04 | 6 | PT1/2 | 12.5 | 36.5 | 28.5 | Ø12 | 22.5 | 24 |
| GPH8-01 | 8 | PT1/8 | 9 | 25 | 25.5 | Ø14 | 17 | 12 |
| GPH8-02 | 8 | PT1/4 | 11 | 28 | 27 | Ø14 | 19 | 15 |
| GPH8-03 | 8 | PT3/8 | 11 | 33 | 27.5 | Ø14 | 20 | 19 |
| GPH8-04 | 8 | PT1/2 | 12.5 | 36.5 | 29.5 | Ø14 | 22.5 | 24 |
| GPH10-01 | 10 | PT1/8 | 8 | 26 | 29.5 | Ø17 | 17 | 15 |
| GPH10-02 | 10 | PT1/4 | 11 | 28 | 29.5 | Ø17 | 19 | 15 |
| GPH10-03 | 10 | PT3/8 | 11 | 33 | 29.5 | Ø17 | 20 | 19 |
| GPH10-04 | 10 | PT1/2 | 12.5 | 36.5 | 31 | Ø17 | 22.5 | 24 |
| GPH12-01 | 12 | PT1/8 | 8 | 26 | 30 | Ø19 | 17 | 15 |
| GPH12-02 | 12 | PT1/4 | 11 | 28 | 30 | Ø19 | 19 | 15 |
| GPH12-03 | 12 | PT3/8 | 11 | 33 | 32.5 | Ø19 | 20 | 19 |
| GPH12-04 | 12 | PT1/2 | 12.5 | 36.5 | 32.5 | Ø19 | 22.5 | 24 |

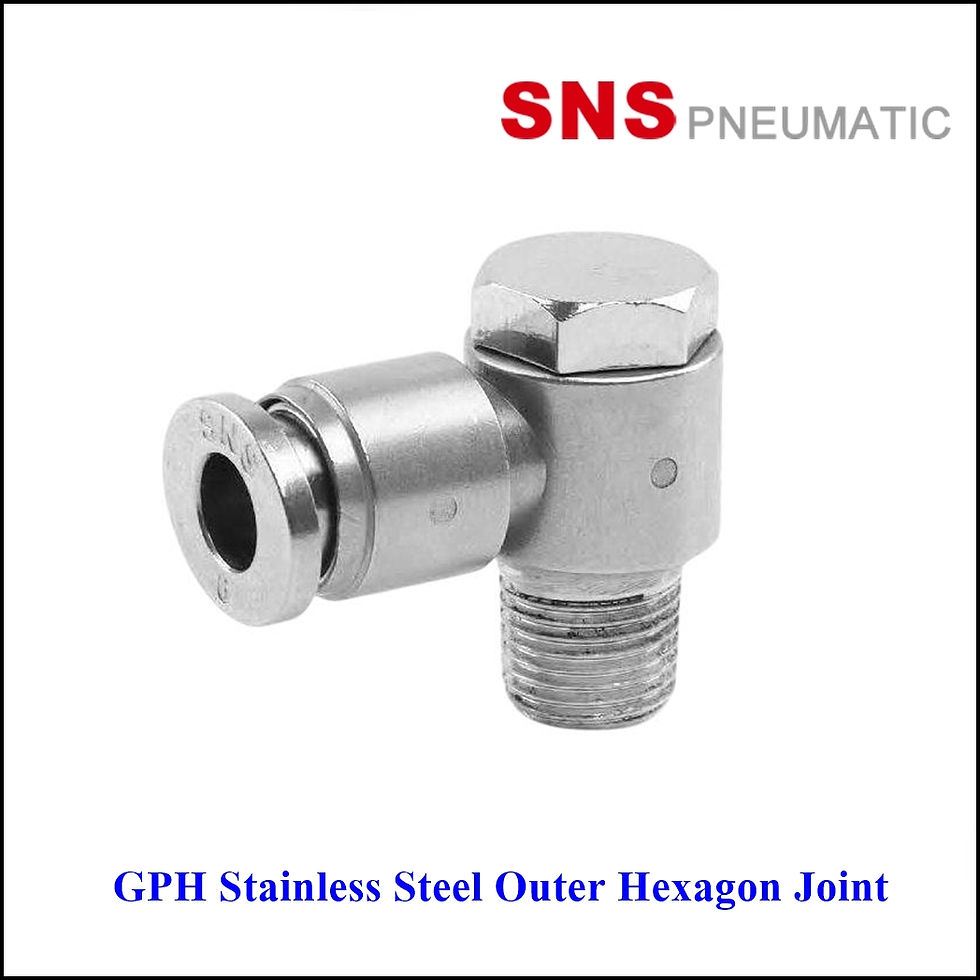

SNS GPH Stainless Steel Outer Hexagon Joint - ข้อต่อลมสแตนเลสแบบขันท้ายเกลียวนอก
SKU: GPH
