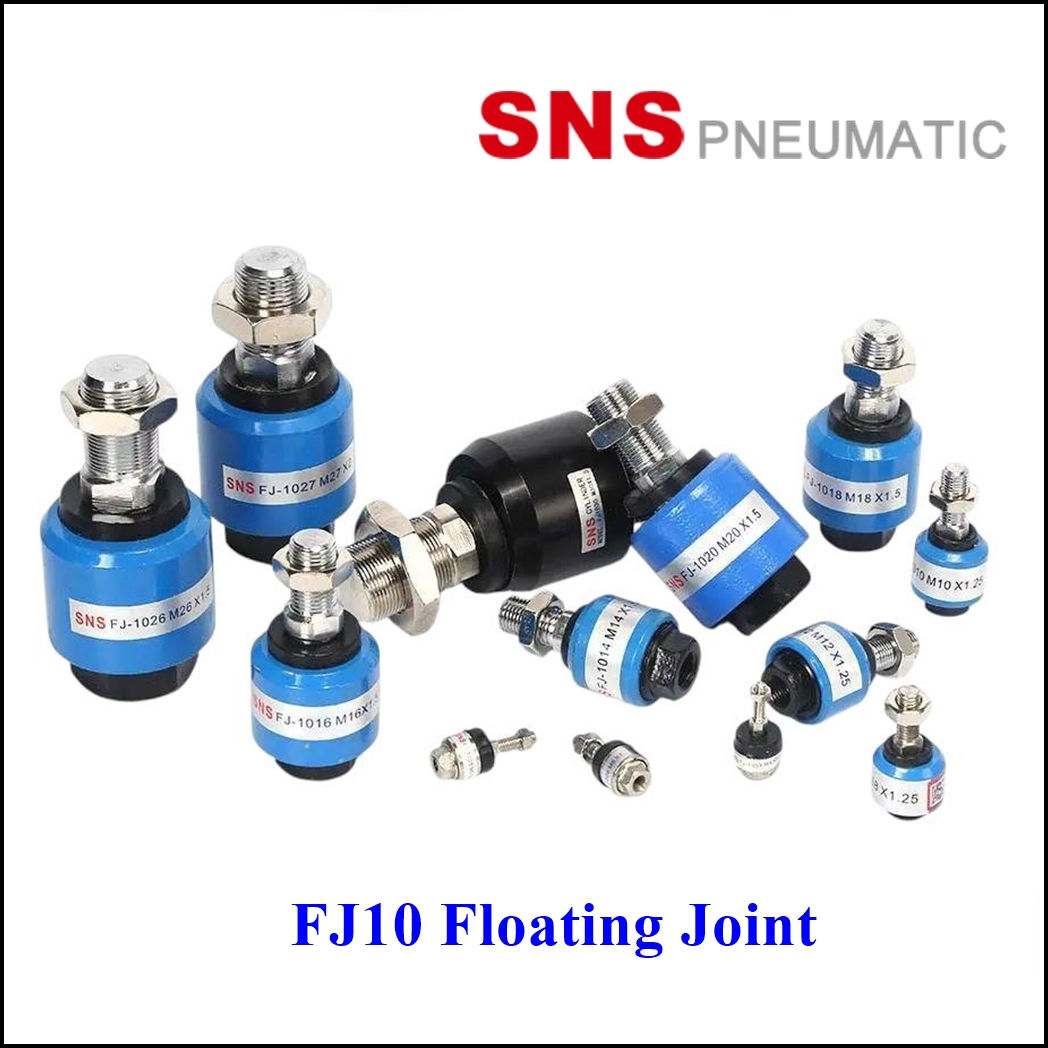

FJ10 Floating Joint" คืออุปกรณ์ที่ใช้เชื่อมต่อปลายแกนของกระบอกลม (Air Cylinder) เข้ากับชิ้นงานหรือกลไกที่ต้องการขับเคลื่อน โดยมีคุณสมบัติพิเศษที่ช่วยให้สามารถ "ลอยตัว" หรือ "ปรับตัว" ได้เล็กน้อย เพื่อชดเชยการเยื้องศูนย์ (Misalignment) หรือความคลาดเคลื่อนทางแนวระนาบที่อาจเกิดขึ้นระหว่างแกนกระบอกลมกับชิ้นงาน
ชื่อเรียกภาษาไทยที่เหมาะสม:
ข้อต่อปลายแกนกระบอกลมแบบลอยตัว
โฟลทติ้งจอยท์ (Floating Joint) (เป็นชื่อที่นิยมใช้ทับศัพท์)
ข้อต่อชดเชยการเยื้องศูนย์สำหรับกระบอกลม
คำอธิบายโดยละเอียด:
ในทางอุตสาหกรรม การติดตั้งกระบอกลมให้มีแนวแกนตรงกับชิ้นงานที่ต้องการขับเคลื่อนอย่างสมบูรณ์แบบนั้นทำได้ยากมาก และหากมีการเยื้องศูนย์เกิดขึ้นแม้เพียงเล็กน้อย ก็อาจทำให้เกิดปัญหาตามมาได้ เช่น:
ความเค้นที่ปลายแกนกระบอกลมและซีล: การเยื้องศูนย์จะสร้างแรงด้านข้าง (Lateral Load) ที่ไม่พึงประสงค์ให้กับแกนกระบอกลมและซีลภายใน ทำให้เกิดการสึกหรอเร็วขึ้นและอายุการใช้งานสั้นลง
การเคลื่อนที่ที่ไม่ราบรื่น: อาจทำให้กระบอกลมทำงานติดขัด หรือการเคลื่อนที่ไม่เป็นไปตามที่ต้องการ
การบิดงอของชิ้นงาน: ในบางกรณี อาจทำให้ชิ้นงานที่ถูกขับเคลื่อนเกิดการบิดงอหรือเสียหายได้
Floating Joint (โฟลทติ้งจอยท์) จึงถูกออกแบบมาเพื่อแก้ไขปัญหาเหล่านี้ โดยมีกลไกภายในที่ช่วยให้แกนของข้อต่อสามารถเคลื่อนที่และปรับมุมได้เล็กน้อย (ทั้งในแนวรัศมีและแนวเชิงมุม) เพื่อชดเชยความคลาดเคลื่อนที่เกิดขึ้นโดยธรรมชาติในการประกอบหรือติดตั้ง
คุณสมบัติหลักของ FJ10 Floating Joint:
การชดเชยการเยื้องศูนย์ (Misalignment Compensation): เป็นหน้าที่หลัก ช่วยลดความเค้นที่กระทำต่อแกนกระบอกลมและซีล ทำให้กระบอกลมมีอายุการใช้งานยาวนานขึ้นและทำงานได้อย่างราบรื่น
ความยืดหยุ่นในการติดตั้ง: ช่วยให้การติดตั้งกระบอกลมทำได้ง่ายขึ้นและรวดเร็วขึ้น เนื่องจากไม่จำเป็นต้องตั้งศูนย์อย่างแม่นยำมาก
ลดการสึกหรอ: โดยการลดแรงด้านข้างที่กระทำต่อส่วนประกอบภายในของกระบอกลม
รูปแบบการเชื่อมต่อ: โดยทั่วไป ด้านหนึ่งของ FJ10 จะมีเกลียวภายในสำหรับขันเข้ากับปลายแกนกระบอกลม และอีกด้านหนึ่งมักจะเป็นเกลียวภายนอกหรือลักษณะหูเกี่ยว/รูสำหรับยึดกับชิ้นงาน
"FJ10" ในชื่อรุ่น มักจะบ่งบอกถึงซีรีส์หรือขนาดของ Floating Joint ซึ่งอาจมีขนาดเกลียวและพิกัดการรับแรงที่แตกต่างกันไปในแต่ละรุ่นย่อย เช่น FJ1008 (เกลียว M8), FJ1010 (เกลียว M10) เป็นต้น
โครงสร้างทั่วไป:
Floating Joint มักประกอบด้วยชิ้นส่วนหลักๆ คือ:
ตัวเรือน (Housing): ส่วนนอกสุดที่ยึดติดกับชิ้นงาน
แกนหมุน/แกนลอย (Floating Shaft/Rod): ส่วนที่เชื่อมต่อกับแกนกระบอกลม ซึ่งสามารถเคลื่อนที่เล็กน้อยภายในตัวเรือนได้
ลูกปืนหรือกลไกบอลจอยท์ (Ball Joint/Bearing Mechanism): ชิ้นส่วนสำคัญที่ทำให้เกิดการลอยตัวหรือการปรับมุมได้
การใช้งาน:
Floating Joint นิยมใช้ในงานอุตสาหกรรมที่ใช้กระบอกลมขับเคลื่อน ซึ่งต้องการความแม่นยำในการเคลื่อนที่ และต้องการลดภาระความเค้นจากการเยื้องศูนย์ เช่น:
ระบบการหนีบจับ (Clamping systems)
เครื่องจักรบรรจุภัณฑ์
หุ่นยนต์อุตสาหกรรมขนาดเล็ก
ระบบอัตโนมัติทั่วไป

Model : FJ1004,FJ1005,FJ1006,FJ1008,FJ1010,FJ1012,FJ1014,FJ1016,FJ1018,FJ1020,FJ1022,FJ1026,FJ1027,FJ1030,FJ1036
