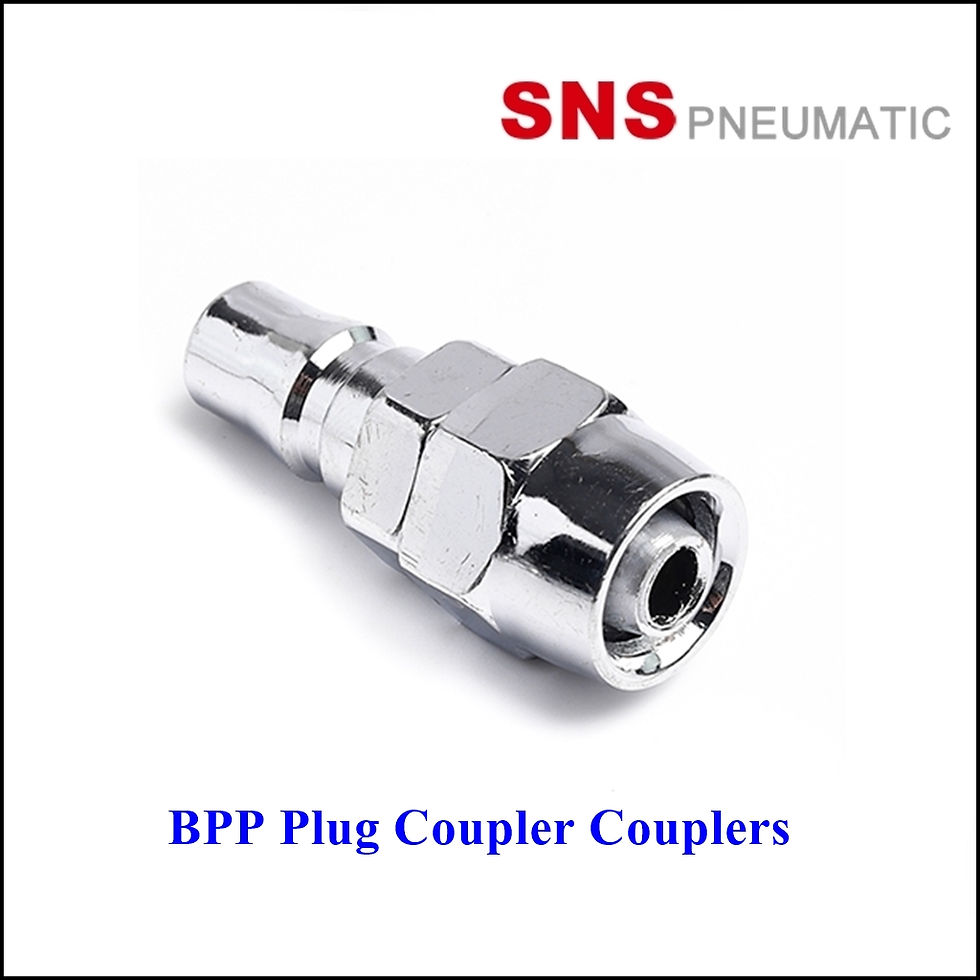

อปเปอร์ด้าน Plug แบบ Coupler รุ่น BPP ของ SNS เป็นข้อต่อลมแบบ Quick Connect ชนิด "ปลั๊ก" (Plug) ที่ผลิตจากวัสดุ Zinc Alloy และมีปลายอีกด้านเป็นแบบขันอัดสำหรับยึดท่อ/สายลมโดยเฉพาะ ออกแบบมาเพื่อการเชื่อมต่อที่รวดเร็วและแน่นหนาในระบบนิวแมติก
จากภาพและข้อมูลจำเพาะที่ให้มา สามารถอธิบายได้ดังนี้:
คุณสมบัติทั่วไป:
ชนิดของของไหลที่ใช้งาน: อากาศอัด (Compressed Air) หากเป็นของเหลวต้องติดต่อฝ่ายสนับสนุนทางเทคนิค
แรงดันพิสูจน์ (Proof Pressure): 1.32 MPa (1.35 kgf/cm²)
แรงดันใช้งาน (Working Pressure): 0-0.9 MPa (0-9.2 kgf/cm²)
อุณหภูมิแวดล้อม: -5 ถึง 60 องศาเซลเซียส
ท่อที่ใช้ร่วมกันได้: ท่อ PU (PU Tube)
วัสดุ: Zinc Alloy
ลักษณะและรุ่น: คอปเปอร์รุ่น PP มีลักษณะเป็นปลั๊กเสียบ (Male plug) ที่ด้านหนึ่งสำหรับเชื่อมต่อกับ Socket แบบ Quick Connect และอีกด้านหนึ่งเป็นแบบขันอัด (compression fitting) สำหรับยึดสายลมหรือท่อโดยตรง การออกแบบนี้ช่วยให้สามารถเชื่อมต่อสายลมเข้ากับระบบ Quick Connect ได้อย่างรวดเร็วและแน่นหนา
ข้อมูลขนาดของแต่ละรุ่นเป็นดังตาราง:
Model
Adapter
B
D
H
LP
PP-10
   Φ6
2.9
13.3
14H
40
PP-20
   Φ8
3.8
13.3
14H
40.5
PP-30
   Φ10
4.4
13.2
15H
42.2
PP-40
   Φ12
5.2
15.8
19H
44
