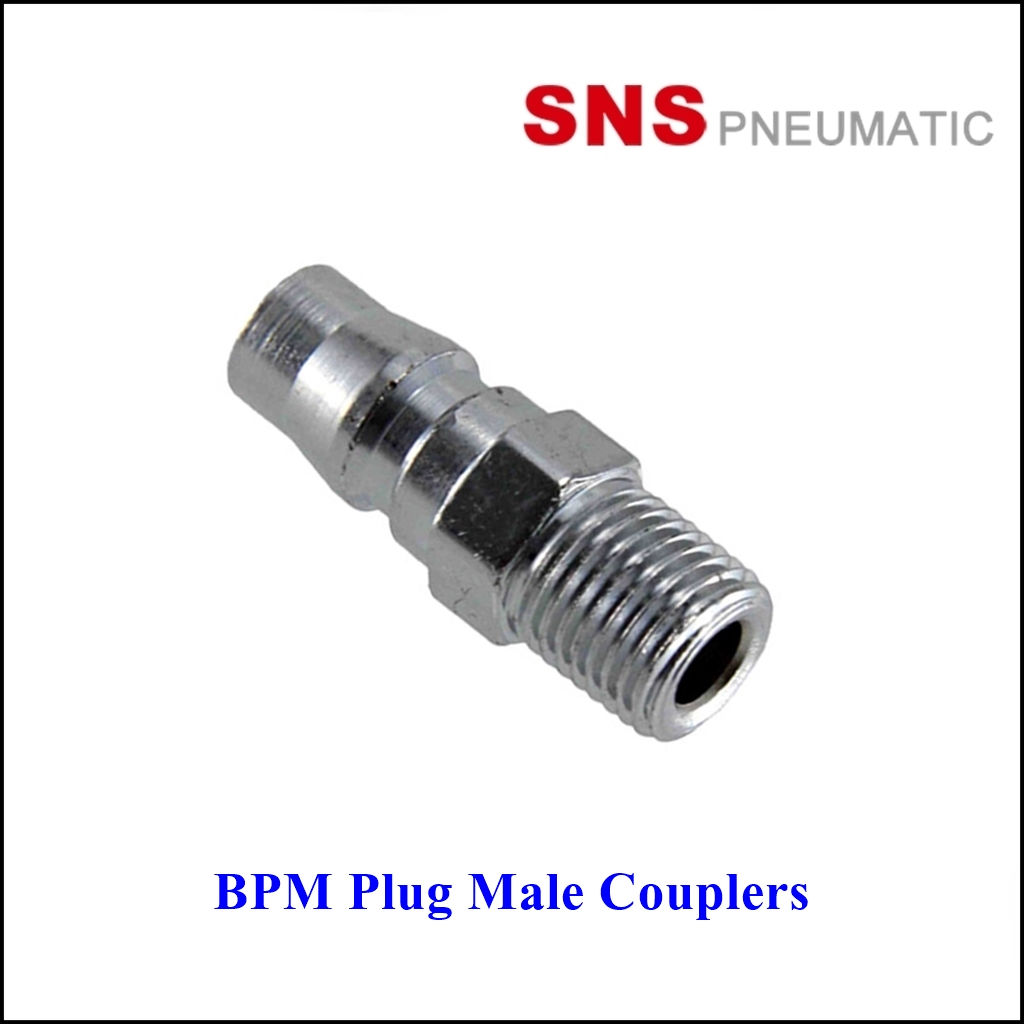

คอปเปอร์ด้าน Plug แบบเกลียวนอก รุ่น BPM ของ SNS เป็นข้อต่อลมแบบ Quick Connect ชนิด "ปลั๊ก" (Plug) ที่ผลิตจากวัสดุ Zinc Alloy และมีปลายอีกด้านเป็นเกลียวนอก (Male thread) สำหรับเชื่อมต่อกับอุปกรณ์หรือท่อที่มีเกลียวในโดยตรง ออกแบบมาเพื่อการเชื่อมต่อที่รวดเร็วและแน่นหนาในระบบนิวแมติก
จากภาพและข้อมูลจำเพาะที่ให้มา สามารถอธิบายได้ดังนี้:
คุณสมบัติทั่วไป:
ชนิดของของไหลที่ใช้งาน: อากาศอัด (Compressed Air) หากเป็นของเหลวต้องติดต่อฝ่ายสนับสนุนทางเทคนิค
แรงดันพิสูจน์ (Proof Pressure): 1.32 MPa (1.35 kgf/cm²)
แรงดันใช้งาน (Working Pressure): 0-0.9 MPa (0-9.2 kgf/cm²)
อุณหภูมิแวดล้อม: -5 ถึง 60 องศาเซลเซียส
ท่อที่ใช้ร่วมกันได้: ท่อ PU (PU Tube)
วัสดุ: Zinc Alloy
ลักษณะและรุ่น: คอปเปอร์รุ่น PM มีลักษณะเป็นปลั๊กเสียบ (Male plug) ที่ด้านหนึ่งสำหรับเชื่อมต่อกับ Socket แบบ Quick Connect และอีกด้านหนึ่งเป็นเกลียวนอก (Male thread) ที่สามารถขันเข้ากับอุปกรณ์หรือข้อต่ออื่นๆ ที่มีเกลียวในได้ การออกแบบนี้ให้ความยืดหยุ่นในการเชื่อมต่อระบบ Quick Connect เข้ากับส่วนประกอบที่มีเกลียวมาตรฐาน
ข้อมูลขนาดของแต่ละรุ่นเป็นดังตาราง:
Model
A
HP
LP
T
BPM-10
  8.7
14H
35.8
PT1/8
BPM-20
  13
14H
39.6
PT1/4
BPM-30
  14.2
17H
41.8
PT3/8
BPM-40
  15
21H
41.9
PT1/2
BPM-60
  16
30H
47
G3/4
