AR/AW Series Bracket

AR/AW-Bracket (ตัวยึดซีรีส์ AR/AW) เป็นอุปกรณ์เสริมสำหรับยึดติดตั้งอุปกรณ์ปรับปรุงคุณภาพลม (Air Preparation Units) ของ SNS Pneumatic โดยเฉพาะชุดควบคุมแรงดัน (Regulator) และชุดกรองพร้อมตัวปรับแรงดัน (Filter Regulator) ในซีรีส์ AR และ AW

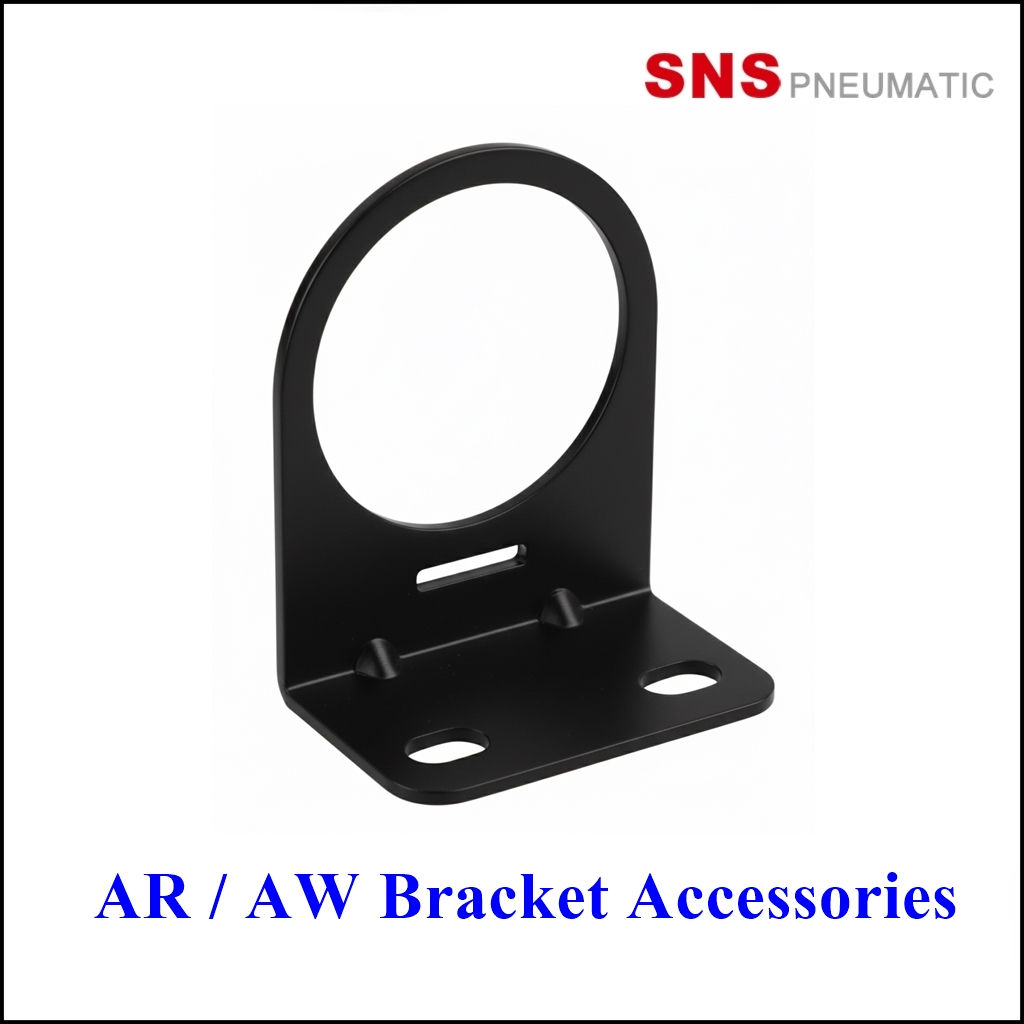

ตัวยึดนี้มีลักษณะเป็นฐานยึดรูปตัว "L" ที่มีวงแหวนทรงกลมสำหรับคล้องยึดตัวอุปกรณ์ ซึ่งออกแบบมาเพื่อให้ติดตั้งอุปกรณ์เข้ากับแผงควบคุม ผนัง หรือโครงสร้างต่าง ๆ ได้อย่างมั่นคงและเป็นระเบียบ ตัวยึดนี้ทำจาก เหล็ก (Steel) ทั้งหมด เพื่อความแข็งแรงและทนทานสูง

การใช้งาน (Applicable Model)

Bracket แต่ละรุ่นถูกออกแบบมาให้เข้ากันได้กับขนาดของอุปกรณ์นิวเมติกส์ที่แตกต่างกันในซีรีส์ AR และ AW:
B120: สำหรับรุ่น AR1000, AW1000
B220: สำหรับรุ่น AR2000/2500, AW2000
B320: สำหรับรุ่น AR3000, AW3000
B420: สำหรับรุ่น AR4000/4000-06, AW4000/4000-06

ตารางข้อมูลจำเพาะทางเทคนิคและมิติ (Technical Specification & Dimension)

ตารางด้านล่างแสดงข้อมูลมิติทางเทคนิค (หน่วยเป็นมิลลิเมตร) และรุ่นอุปกรณ์ที่สามารถใช้งานร่วมกันได้:
Model
A
B
C
D
E
F
G
H
J
K
L
N
R
T
Applicable Model
Material
B120
40
28
17
11
37.5
25
20.5
12.5
2
6.5
4.5
2.25
2
AR1000, AW1000
Steel

B220
55
35
24.5
18.5
51
31
33.5
20
10
15.2
5.1
2.7
2
AR2000/2500, AW2000
Steel

B320
53
40
22
14.5
66
41
42.5
25
1.5
8
6.5
3.25
2.5
AR3000, AW3000
Steel

B420
70.5
54
27.5
19
80
50
52.5
30
2
10.5
8.5
4.25
2.3
AR4000/4000-06, AW4000/4000-06
Steel
