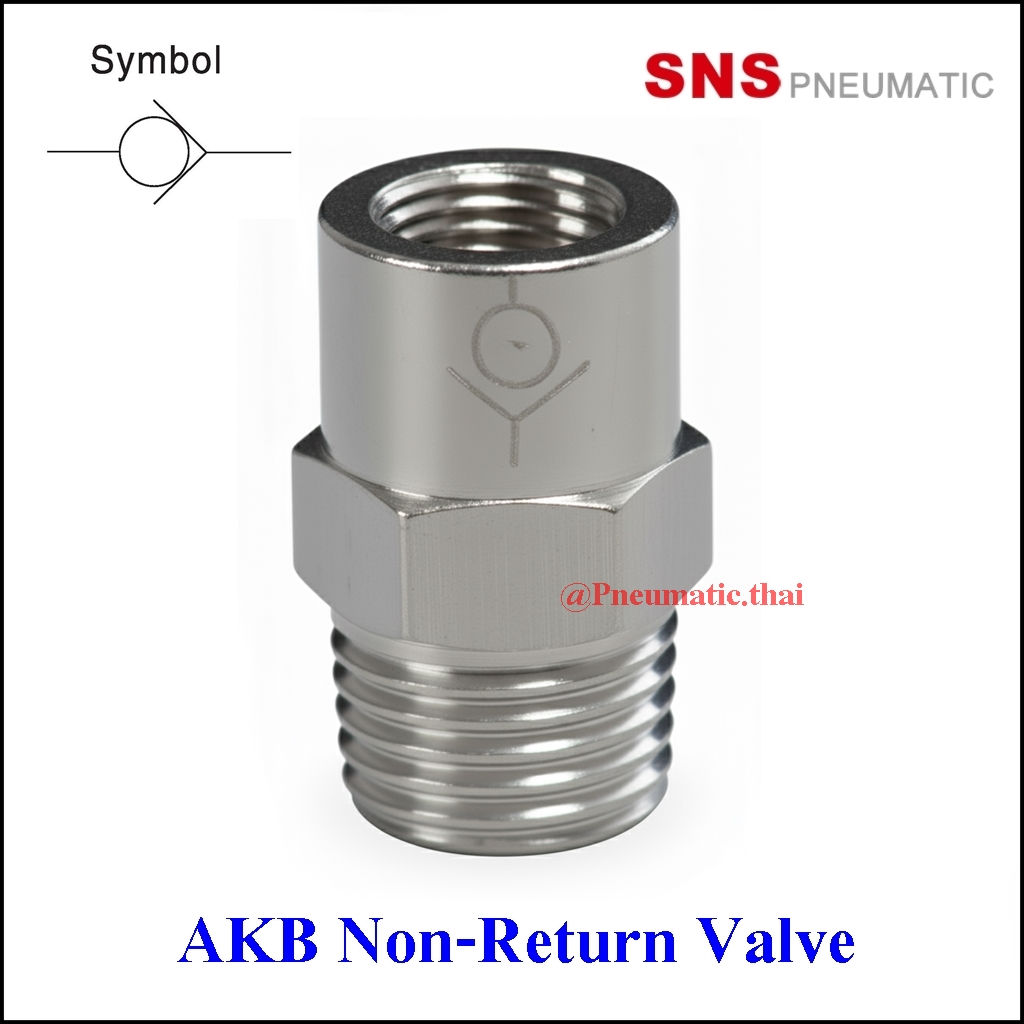

AKB Series Non-return Valve: วาล์วกันย้อนเกลียวใน-เกลียวนอก (Check Valve) ⬅️
AKB Series Non-return Valve (ชื่อเรียกภาษาไทย: วาล์วกันย้อนเกลียวใน-เกลียวนอก หรือ เช็ควาล์วขนาดเล็ก) เป็นวาล์วกันย้อนขนาดเล็กที่ถูกออกแบบมาเพื่อการติดตั้งแบบขันเข้าโดยตรงกับพอร์ตของอุปกรณ์หรือในระบบท่อลมขนาดเล็ก
วาล์วนี้มีคุณสมบัติที่โดดเด่นคือการมีทั้ง เกลียวตัวผู้ (Male Thread) และ เกลียวตัวเมีย (Female Thread) ในตัวเดียวกัน (ขึ้นอยู่กับรุ่นย่อย A Type หรือ B Type) ซึ่งช่วยให้การติดตั้งมีความยืดหยุ่นและง่ายดายในการเชื่อมต่อระหว่างส่วนประกอบของระบบนิวเมติกส์ที่อาจมีรูปแบบเกลียวต่างกัน หน้าที่หลักของ AKB คือการ ควบคุมการไหลของอากาศอัดให้เป็นไปในทิศทางเดียวเท่านั้น และ ป้องกันไม่ให้ลมไหลย้อนกลับ (Non-return) ซึ่งจำเป็นอย่างยิ่งในการรักษาเสถียรภาพของระบบแรงดันและปกป้องอุปกรณ์
คุณสมบัติเด่นและรายละเอียดทางเทคนิคของ AKB Non-return Valve
AKB Series มีสองรูปแบบหลักในการติดตั้งคือ A Type (เกลียวตัวผู้สู่เกลียวตัวเมีย) และ B Type (เกลียวตัวเมียสู่เกลียวตัวผู้)
| Model | A Type (Male Thread) | B Type (Female Thread) | Thread(a) | Thread(b) | L (mm) | A (mm) | H (mm) |
| AKB01 | AKB01-01A | AKB01-01B | PT1/8 | G1/8 | 23.8 | 20.7 | 14 |
| AKB02 | AKB02-02A | AKB02-02B | PT1/4 | G1/4 | 28.6 | 25.7 | 17 |
หมายเหตุ:
Thread(a) คือเกลียวที่ต่อกับทิศทางการไหลจาก Male Thread Side
Thread(b) คือเกลียวที่ต่อกับทิศทางการไหลจาก Female Thread Side
วาล์วนี้จัดอยู่ในประเภท Male Thread & Pipe Type
การเลือกใช้งาน: AKB Non-return Valve เหมาะสำหรับวงจรควบคุมขนาดเล็กที่ต้องการความกระชับในการติดตั้ง หรือการเชื่อมต่อระหว่างพอร์ตที่มีรูปแบบเกลียวต่างกันเล็กน้อย โดยเฉพาะอย่างยิ่งในจุดที่ต้องการป้องกันการไหลย้อนกลับของสัญญาณลม
