โซลินอยด์วาล์ว SNS รุ่น 4V2 Series – มาตรฐานสากล ทนทาน ตอบโจทย์ทุกการควบคุม

โซลินอยด์วาล์ว SNS 4V2 Series เป็นวาล์วควบคุมทิศทางลมแบบ 5/2 และ 5/3 ทาง (5 Ports) ที่มียอดขายสูงสุดในตระกูล 4V ด้วยขนาดที่พอเหมาะและประสิทธิภาพที่เชื่อถือได้ จึงเหมาะสำหรับการควบคุมกระบอกลมขนาดเล็กไปจนถึงขนาดกลาง โดยมีขนาดพอร์ตเชื่อมต่อยอดนิยมคือ G1/8" และ G1/4"
จุดเด่นของ SNS 4V2 Series
ทางเลือกที่หลากหลาย: มีให้เลือกทั้งแบบคอยล์เดี่ยว (Single Coil) สำหรับงานทั่วไป และคอยล์คู่ (Double Coil) สำหรับระบบที่ต้องการความปลอดภัยหรือค้างตำแหน่งได้
ฟังก์ชัน 5/3 ทาง: มีรุ่น 4V230 ที่รองรับตำแหน่งกลางแบบ Closed, Exhaust หรือ Pressure เพื่อการควบคุมที่ซับซ้อนยิ่งขึ้น
การตอบสนองว่องไว: ใช้เวลาในการกระตุ้นเพียง 0.05 วินาที ทำให้รอบการทำงานแม่นยำและรวดเร็ว
วัสดุพรีเมียม: บอดี้ผลิตจาก Aluminum Alloy คุณภาพสูง แข็งแรง ทนต่อการกัดกร่อน และใช้ซีลยาง NBR ที่กันรั่วซึมได้ดีเยี่ยม
ติดตั้งง่าย: ออกแบบตามมาตรฐาน สามารถติดตั้งแบบเดี่ยวหรือใช้ร่วมกับฐานวาล์ว (Manifold) รุ่น 200M เพื่อความเป็นระเบียบ

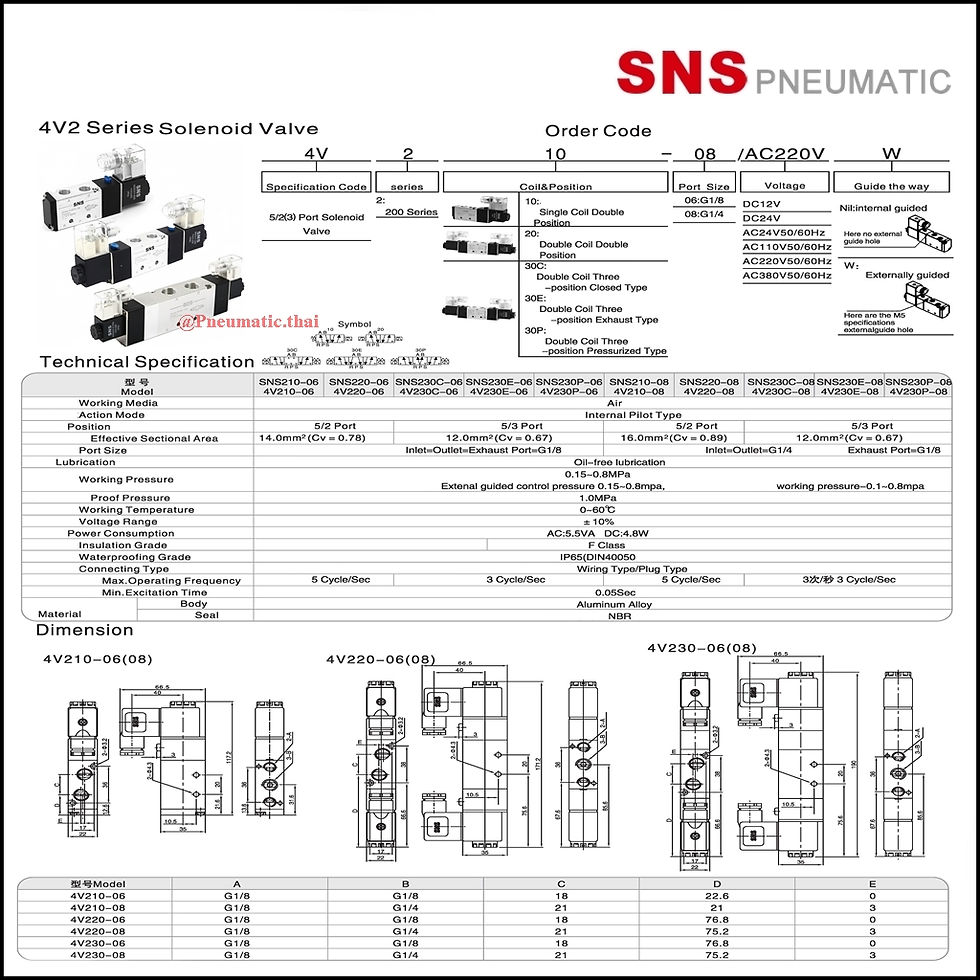

ข้อมูลทางเทคนิค (Technical Specification)
รายละเอียด (Specification)
รุ่น 4V210 / 4V220 (5/2 Way)
รุ่น 4V230 (5/3 Way)
ตัวกลางการใช้งาน
อากาศ (Filtered Air)
อากาศ (Filtered Air)
ระบบการทำงาน
Internal Pilot Type
Internal Pilot Type
แรงดันใช้งาน
0.15 - 0.8 MPa (1.5 - 8 Bar)
0.15 - 0.8 MPa
อุณหภูมิการใช้งาน
0 ~ 60°C
0 ~ 60°C
มาตรฐานการป้องกัน
IP65 (กันน้ำกันฝุ่นตามมาตรฐาน DIN40050)
IP65
ความถี่การทำงานสูงสุด
5 รอบต่อวินาที (5 Cycles/Sec)
3 รอบต่อวินาที (3 Cycles/Sec)
เกรดฉนวนของคอยล์
F Class
F Class
ตารางเปรียบเทียบขนาดพอร์ตและอัตราการไหล
รุ่น (Model)
ขนาดพอร์ต (Port Size)
พื้นที่หน้าตัดประสิทธิผล (Effective Area)
ค่าสัมประสิทธิ์การไหล (Cv)
4V210-06 / 4V220-06
G1/8"
$14.0 mm^2$
0.78
4V210-08 / 4V220-08
G1/4"
$16.0 mm^2$
0.89
4V230-06 (C/E/P)
G1/8"
$12.0 mm^2$
0.67
4V230-08 (C/E/P)
G1/4"
$12.0 mm^2$
0.67
