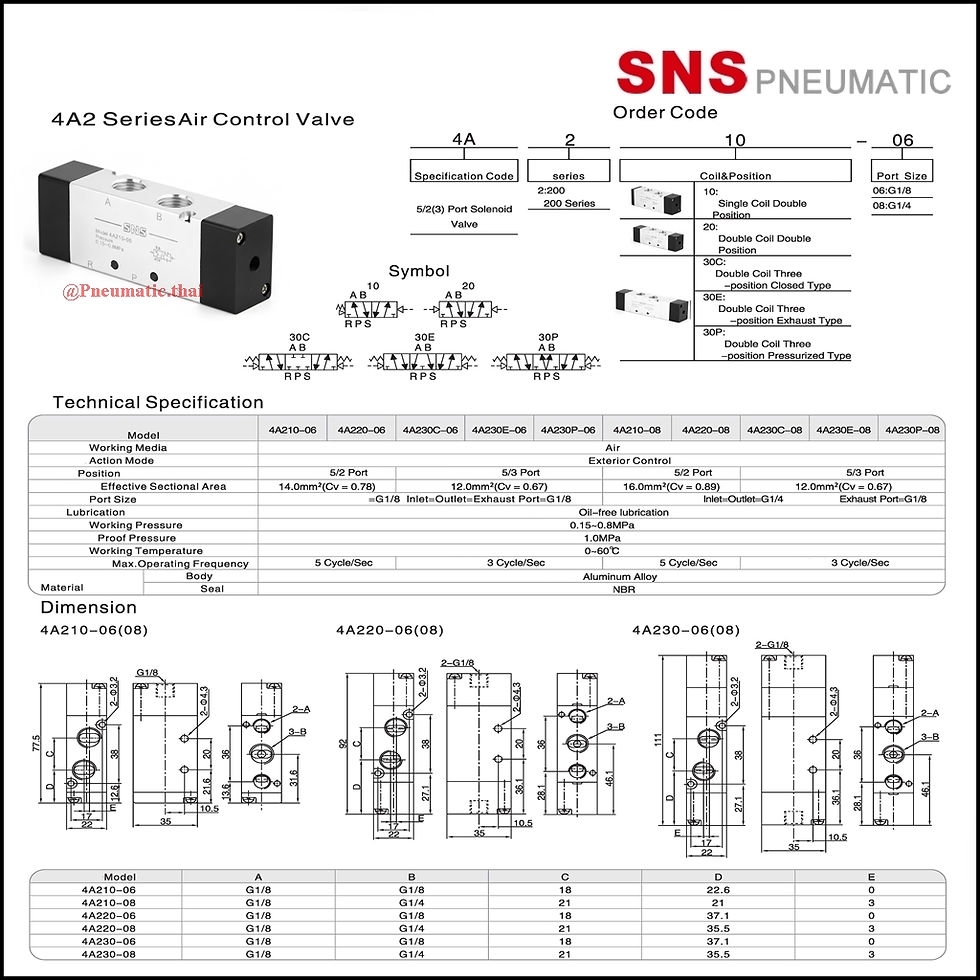

วาล์วควบคุมทิศทางลม 4A2 Series (4A2 Series Air Control Valve)
วาล์วควบคุมทิศทางลมรุ่น 4A2 Series เป็นวาล์วคุณภาพสูงที่ใช้สำหรับควบคุมทิศทางการไหลของลมอัดในระบบนิวเมติกส์ (Pneumatics) มีการออกแบบที่แข็งแรง ทนทาน และมีคุณสมบัติทางเทคนิคที่หลากหลายเพื่อให้เหมาะสมกับการใช้งานในอุตสาหกรรมต่างๆ
🇹🇭 ชื่อเรียกภาษาไทยที่ใช้บ่อย
วาล์วควบคุมทิศทางลม 4A2 Series
โซลินอยด์วาล์วควบคุมทิศทาง 4A2 Series (สำหรับรุ่นที่ใช้คอยล์ไฟฟ้าควบคุม)
วาล์ว 5/2 ทาง (อ้างอิงจากฟังก์ชัน 5/2 Port)
📋 ตารางสินค้าและคุณสมบัติทางเทคนิคเบื้องต้น
| รุ่น (Model) | การทำงาน (Action Mode) | ขนาดช่องลมเข้า/ออก (Port Size) | พื้นที่หน้าตัดประสิทธิผล (Effective Sectional Area) | ค่า Cv (Coefficient of Variation) | อัตราการทำงานสูงสุด (Max. Operating Frequency) |
| 4A210-06 | 5/2 Port | G1/8 | $14.0 \text{mm}^2$ | $\approx 0.78$ | 5 Cycle/Sec |
| 4A220-06 | 5/2 Port | G1/4 | $16.0 \text{mm}^2$ | $\approx 0.89$ | 5 Cycle/Sec |
| 4A210-08 | 5/2 Port | G1/4 | $14.0 \text{mm}^2$ | $\approx 0.78$ | 5 Cycle/Sec |
| 4A220-08 | 5/2 Port | G1/4 | $16.0 \text{mm}^2$ | $\approx 0.89$ | 5 Cycle/Sec |
| 4A230-06 | 5/3 Port | G1/8 | $12.0 \text{mm}^2$ | $\approx 0.67$ | 3 Cycle/Sec |
| 4A230-08 | 5/3 Port | G1/4 | $12.0 \text{mm}^2$ | $\approx 0.67$ | 3 Cycle/Sec |
หมายเหตุ: รุ่นที่เป็น 5/2 Port (เช่น 4A210-xx, 4A220-xx) ใช้สำหรับควบคุมกระบอกสูบที่ทำงานแบบเข้า-ออกเต็มระยะ (Double Acting Cylinder) ส่วนรุ่น 5/3 Port (เช่น 4A230-xx) ใช้สำหรับหยุดกระบอกสูบในตำแหน่งใดๆ ที่ต้องการ
🔧 รายละเอียดและคุณสมบัติหลัก
โครงสร้าง (Body Material): อลูมิเนียมอัลลอยด์ (Aluminum Alloy)
ซีล (Seal Material): NBR
พอร์ต (Port): มีทั้งแบบ 5/2 Port และ 5/3 Port
วิธีการทำงาน (Action Mode): สามารถเลือกใช้ได้หลายรูปแบบตามรหัสสั่งซื้อ (Order Code) เช่น
Single Coil Double Position: คอยล์เดี่ยว / 2 ตำแหน่ง
Double Coil Double Position: คอยล์คู่ / 2 ตำแหน่ง
Double Coil Three Position - Closed Type: คอยล์คู่ / 3 ตำแหน่ง - ปิด
Double Coil Three Position - Exhaust Type: คอยล์คู่ / 3 ตำแหน่ง - ระบาย
Double Coil Three Position - Pressurized Type: คอยล์คู่ / 3 ตำแหน่ง - อัด
แรงดันใช้งาน (Working Pressure): 0.15 - 0.8 MPa
แรงดันที่ผ่านการทดสอบ (Proof Pressure): 1.0 MPa
อุณหภูมิใช้งาน (Working Temperature): 0 - 60°C
การหล่อลื่น: สามารถใช้งานแบบปราศจากน้ำมันหล่อลื่นได้ (Oil-free lubrication)
